4层大型超市中央空调设计施工大样图(设备选型)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 空调系统:全空气系统
  • 水系统:同程式
  • 节点大样:风机盘管,管道支吊架
  • 项目所在地:山东

附件详情

  • 设计说明
  • 设备选型

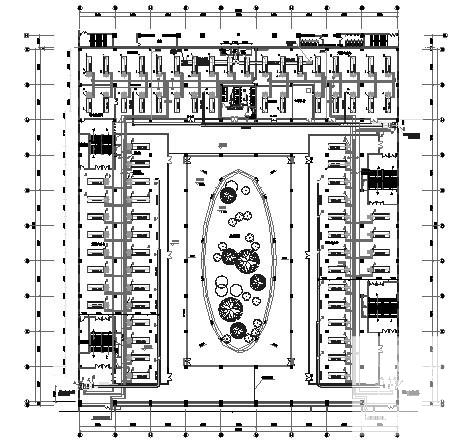

  • 空调 平面布置图
  • 空调水系统图
  • 空调风系统图
  • 设备安装大样图
  • 施工设计图

附件详情

一、项目概要:该项目为一类高层综合楼, 地下二层为停车场兼人防工程。地下一层为超市,地上1~3层为超市,4层为大空间办公室,超市夏季冷负荷:3600kW,冬季季热负荷:2800kW。
二、设计内容
1.空调风系统:末端大空间为全空气系统,气流组织采用上送上回,屋顶设新风排风热回收装置......
2.空调水系统:冷水供回水温度(7-12°c)热水供回水温度,60-50°C。水系统竖向不同程,水平同程......
3.防排烟设计:设置在主楼楼梯间,正压送风。


,图纸共13张。

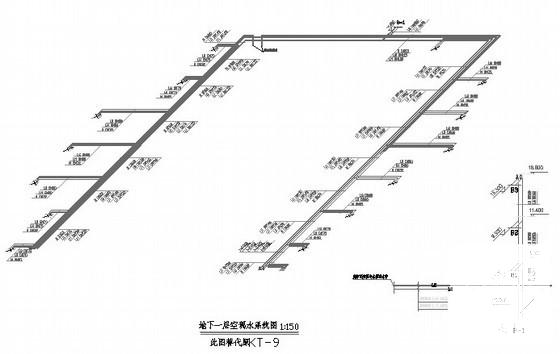

地下一层空调水系统图

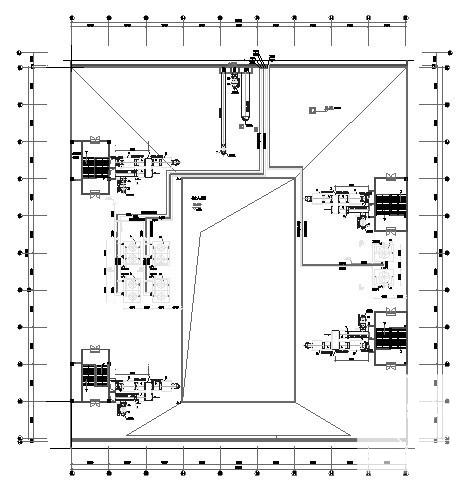

四层屋面空调平面图

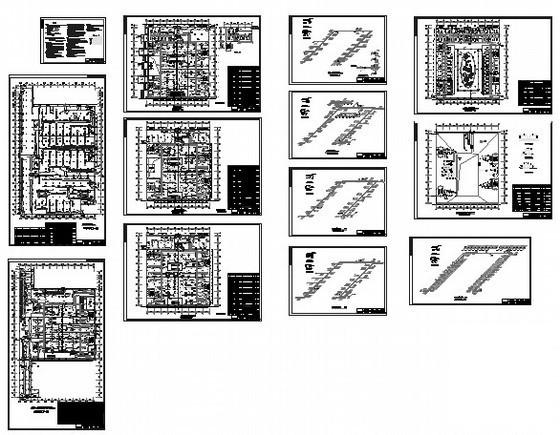

施工图
