建筑测量工程监理实施细则

附件详情

主要内容：
工程平面控制网的布设应符合下列规定：
1 控制网的布设应有利于施工放样且能长期保存。
2 可布设成十字轴线或矩形控制网。
3 控制网可根据实际情况分别布设一级或二级，其主要技术指标应符合下表的规定
……
建筑物的沉降观测，应符合下列规定：
1 沉降观测点的布设，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点而确定。
2 沉降观测的标志，可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、基础标志和隐蔽式标志等型式。各类标志的立尺部位应加工成半球型或有明显的突出点，并涂上防腐剂。
3 沉降观测的周期和观测时间，应符合下列规定：
……

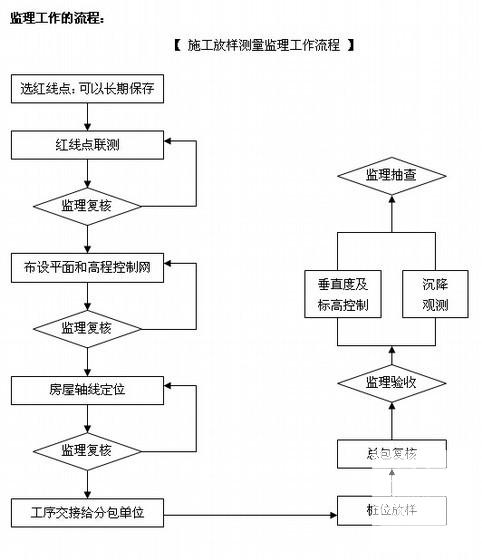

监理工作的方法及措施：
1 收集与该项目有关的图纸和工程测量成果，实地进行踏勘，核对红线点地面标志及其位置。
2 参加设计 技术交底 、施工图会审会议，正确理解设计意图，明确设计的建筑物的几何尺寸、形体、标高及相对位置。明确建筑物在**城市坐标系中的位置及其关系，明确土建高程系统和吴淞高程系统的关系。
3 根据选用红线点坐标值和房屋轴线点坐标值，计算方位和距离，核查施工放样的数据是否正确。
……
。
