4层框架结构老人院建筑设计扩初施工图纸

  • 建筑类别:疗养建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度 :扩初图
  • 项目所在地:香港
  • 图纸设计流派:其他
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 建筑高度:14.7m
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 设计效果图:无

附件详情

该项目为香港某老人院设计;建设地点:香港市;设计年份:不详;建筑高度:14.7米(地上4层,地下1层);建筑设计面积:略;建筑设计结构形式:框架;设计功能:老人院;图纸内容:各层平面图、立面图、剖面图等,共计13个CAD文件;图纸设计深度:施工图;设计效果图:无

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

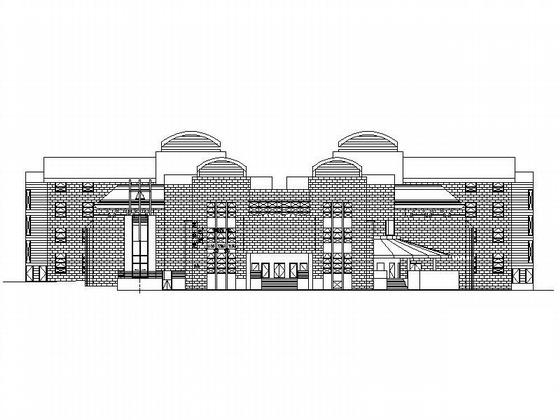

  • 框架结构建筑施工图 - 1
    框架结构建筑施工图 - 1

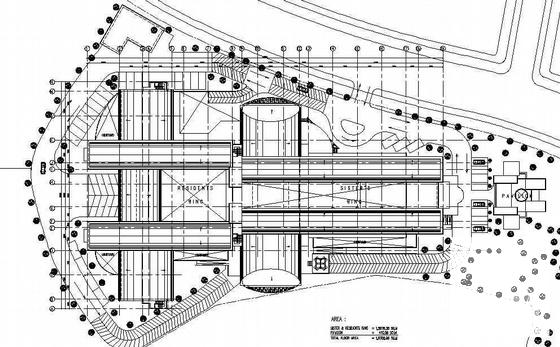

  • 框架结构建筑施工图 - 2
    框架结构建筑施工图 - 2
  • 框架结构建筑施工图 - 3
    框架结构建筑施工图 - 3
  • 框架结构建筑施工图 - 4
    框架结构建筑施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
