厂3层办公楼水电设计施工图纸
- 建筑类别：办公
- 建筑地上层数：3层
- 建筑地下层数：0层
- 出图日期：2010
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：分流
- 设计内容：给排水
附件详情
该项目生活及消防用水均由给水管网自身压力供给.排水系统:采用污废分流,污水经化粪池处理后与废水一起排入市政下水道.立管伸顶通气管.雨水系统:该项目设独立的屋顶雨水系统和阳台雨水系统,雨水有组织排至底层,排入市政雨水道.室外雨污分流.空调冷凝水就近排入污水斗内,雨水斗均采用87型.
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

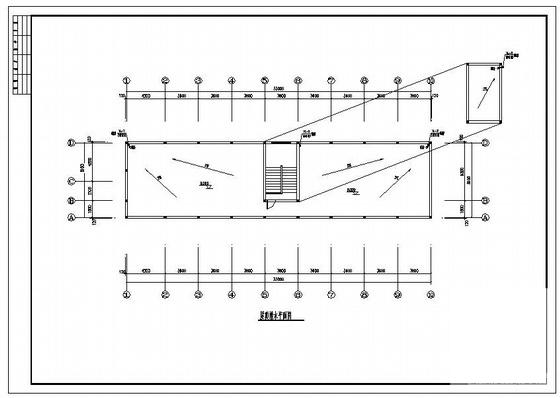

办公楼设计图纸 - 1 -

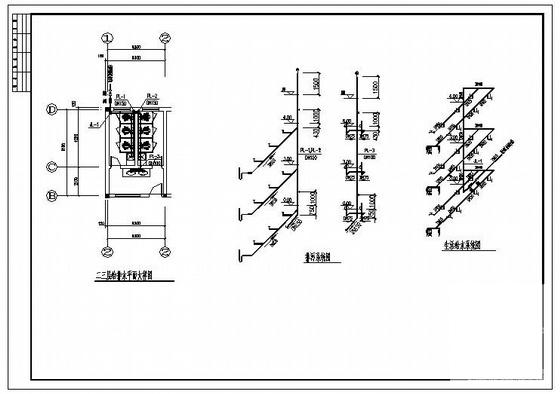

办公楼设计图纸 - 2 -
