9层验中心空调设计施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,科研
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:空气源热泵,空气调节器
  • 空调系统:空气-水系统
  • 送风方式:其他
  • 项目所在地:浙江

附件详情

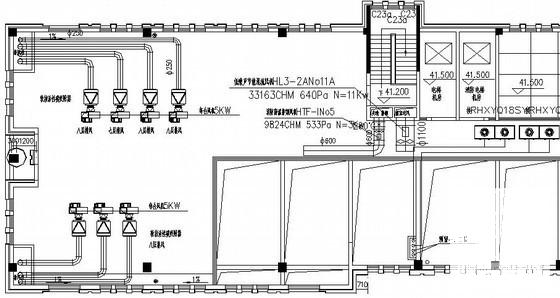

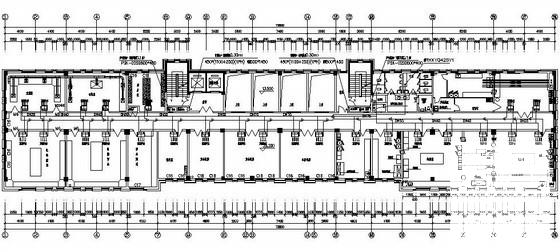

  • 空调平面图
  • 地下通风系统平面图

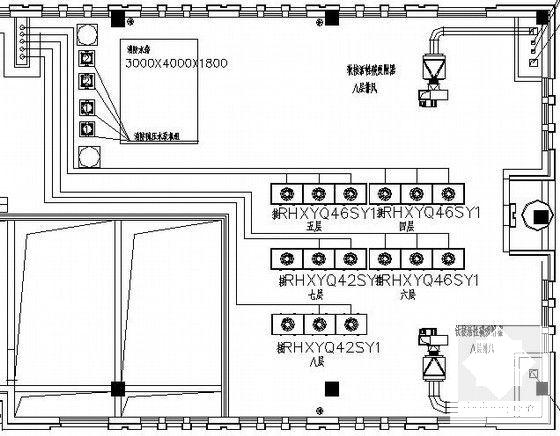

  • 机房层平面图
  • 屋顶平面图
  • 实验室排风平面图

附件详情

本项目位于浙江省,是一座实验办公楼,地上9层,地下1层。空调设计:采用VRV系统。舒适性中央VRV空调采用变频风冷热泵型分体中央空调方式,室内机采用风管连接式和四面吹风嵌入式......通风、防排烟及防火设计:地下车库设置消防防排烟系统,排烟量以6次/h计;平时用作通风换气(4次/h)。车道及采光井作为消防排烟的补风。送、回风管穿越防火分区、楼板、机房或重要房间处均设防火阀(70°C)。实验室通风系统设计:实验室的通风系统本图纸提供系统和流程,具体的设备及材料应根据专业设备厂家的工艺设计......

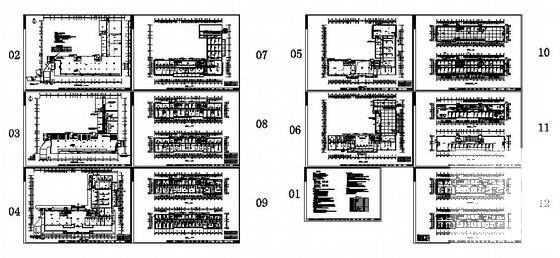

,图纸共12张。
