6层异形柱框架剪力墙结构住宅楼结构CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架, 剪力墙
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：21张
- 设计年代：近代
附件详情
该项目是长春某国际住宅项目，地上6层带阁楼，异形柱框架剪力墙结构，抗震设防烈度为7度，独立基础，场地类别为Ⅱ类，基础设计等级为丙级，场地标准冻深：1.72米。
包括：结构设计总说明，基础

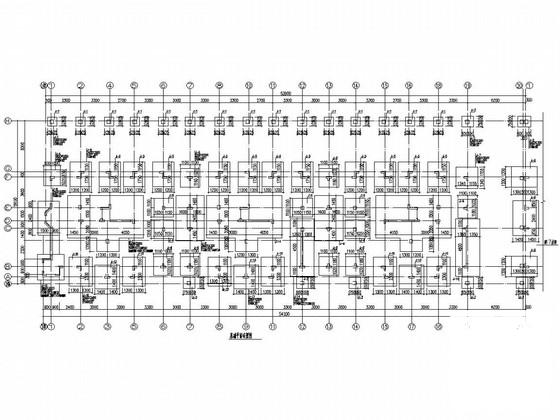

平面布置图
，柱墙布置图，墙柱表，地梁平法施工图，顶梁平法施工图，顶板配筋图，屋顶梁板配筋图，
楼梯详图
等共计21张图。
11月。

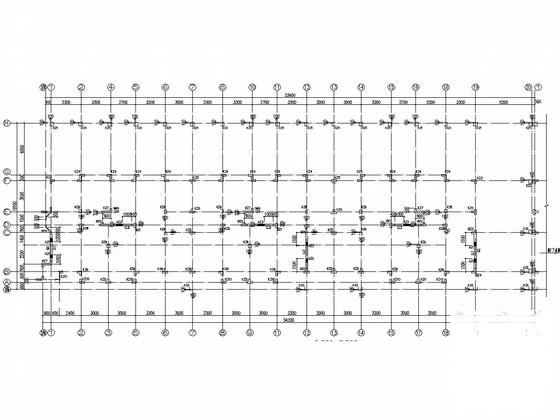

柱墙布置图

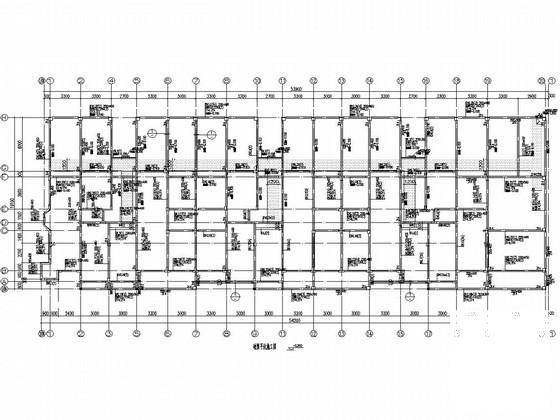

地梁平法施工图

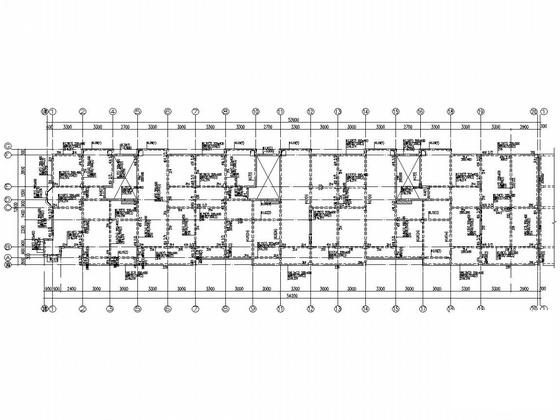

顶梁平法施工图
六层顶板配筋图
楼梯详图

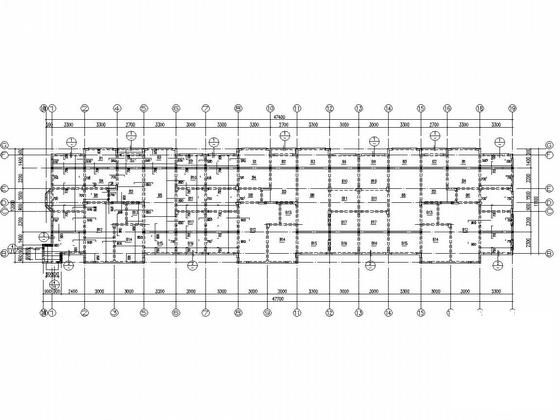

顶板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-15
- 评论次数：0
- 浏览次数：0
- 文件大小：4.07 MB
- 收藏次数：0
-
文件名称：
附件-995876579086705705555.rar
