4层框架剪力墙结构运动中心结构CAD施工图纸

附件详情

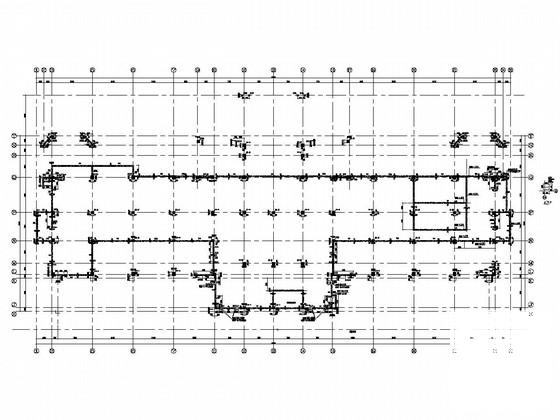

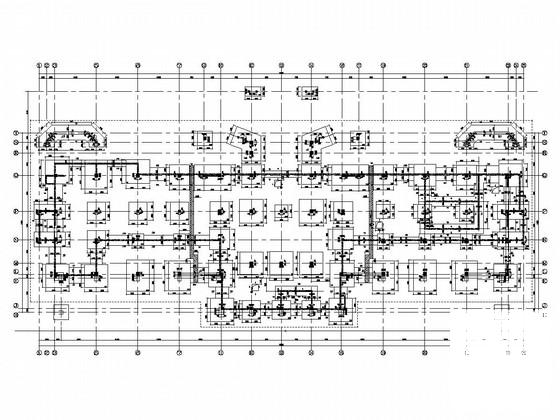

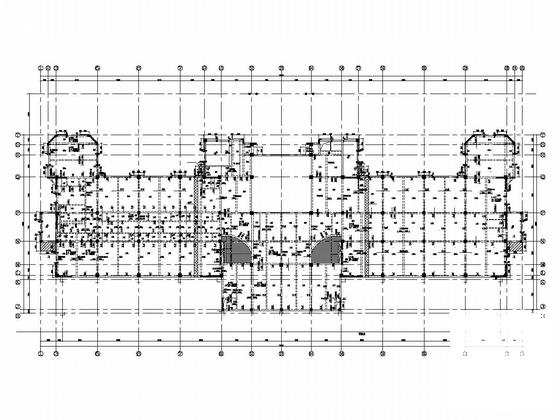

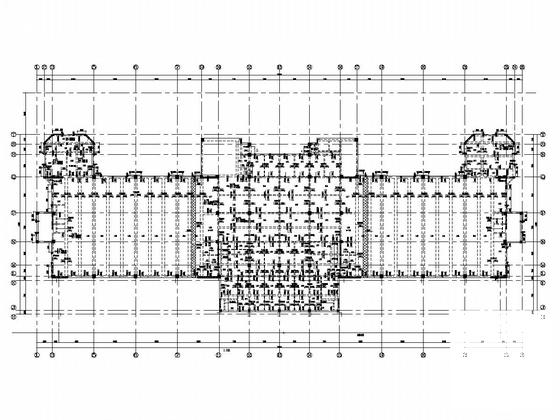

该项目为四层框架剪力墙结构运动中心项目，局部有一层地下室，墙下采用条形基础，柱下采用独立基础，抗震设防烈度为7度，该资料包含：结构设计总说明，基础结构平面布置图，基础详图，基础顶~-0.070墙柱平面布置图，柱截面配筋表，墙柱 平面布置图 ，一层梁平法施工图，三层板配筋平面图，楼梯屋面层梁板配筋图，网架一上弦杆件安装图， 楼梯详图 等31张图纸。
08月。
