12层运动中心给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：11000平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
地下室用途：商业,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水,无负压供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：水箱,水泵,泵房,卫生间,设备房布置
热水供应方式：集中热水供应
项目所在地：山东

附件详情

资料目录
给排水设计说明图例
地下一层给排水平面图
地下一层自喷淋平面图
一层给排水平面图
一层自喷淋平面图
二层给排水平面图
三～五层给排水平面图
六层给排水平面图
七层给排水平面图
七层自喷淋平面图
八层给排水平面图
九层给排水平面图
十层给排水平面图
十一层给排水平面图
十一层自喷淋平面图
十二层给排水平面图
十二层自喷淋平面图
机房层给排水平面图
给水系统图
热水系统图
排水系统图
消火栓系统图
自喷淋系统图
雨水内排水系统图
卫生间大样图
水泵房大样图
消防水箱大样图

附件详情

该项目位于山东，是一运动中心建筑项目，本项目地下一层，主要为车库及设备用房，地上十二层，负一层为设备用房及餐厅厨房，一～十二层为办公楼。该项目建筑面积11880平方，为二类高层建筑。
本专业设计内容包括生活给水系统、热水系统、污水排放系统、雨水排放系统、消火栓给水系统、自动喷水灭火系统、及灭火器系统。
，共计24张图纸；

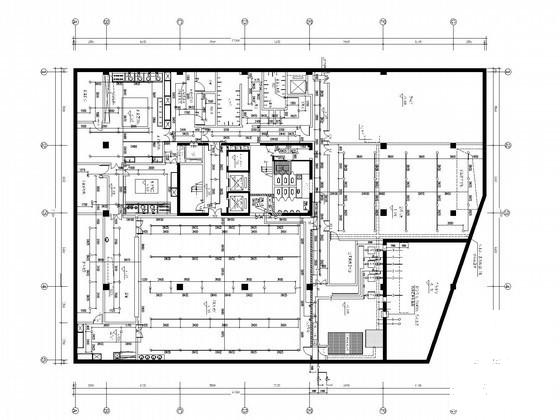

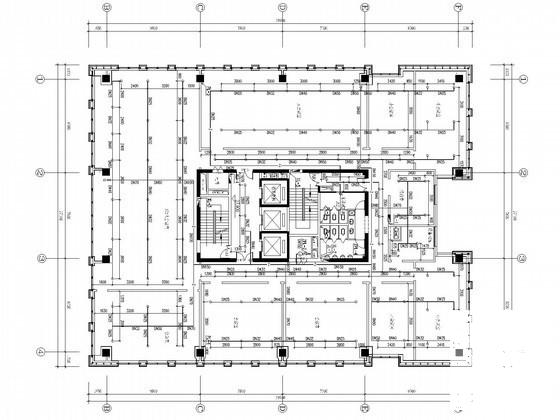

八层给排水平面图

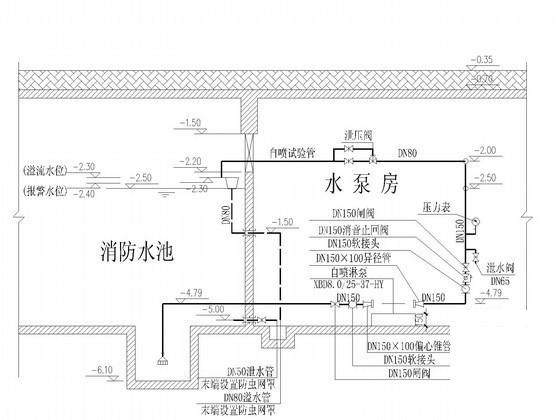

消防水池、泵房大样图

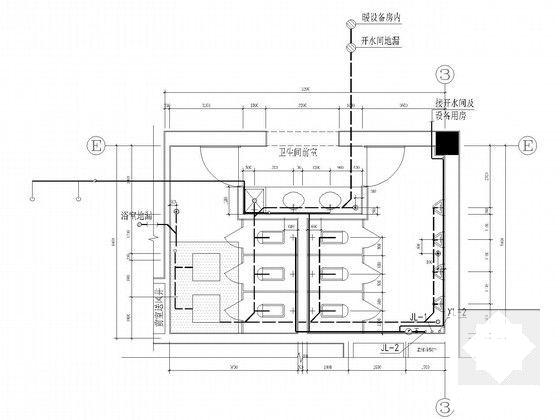

卫生间大样

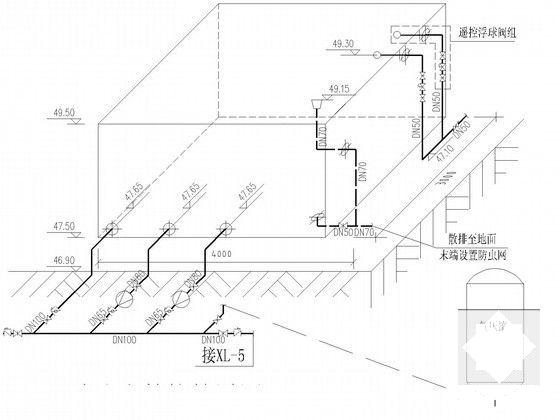

消防水箱接管详图

消防系统图

排水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
