98米30层剪力墙住宅楼结构CAD施工图纸(预应力混凝土管桩)

附件详情

该项目位于江苏省南通市，高层高档住宅，30/2层，先张法预应力混凝土管桩，地基基础设计等级为甲级，剪力墙抗震等级为二级，框架抗震等级为二级，抗震设防烈度为6度，场地类别为Ⅲ类。

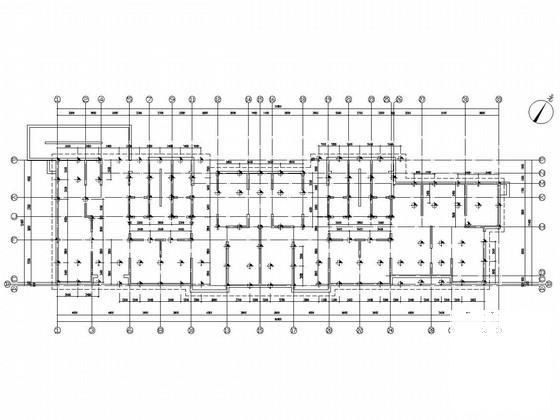

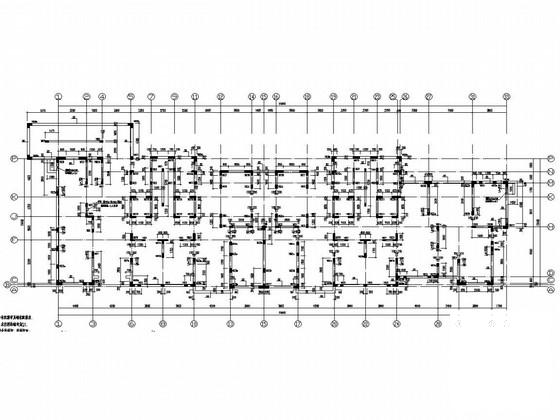

包括：剪力墙平法施工图，梁配筋平面图，板结构平面图，桩位平面图， 楼梯详图 ，基础平面图，主楼厚筏板与单建薄筏板交接处构造详图，基础底板结构平面模板图 ，基础底板配筋图 ，桩地基土层剖面图，桩详图，墙身大样，集水坑大样， 节点详图 ，车库详图等共计28张图。
