6层剪力墙结构住宅楼结构CAD施工图纸（预应力管桩）

附件详情

该项目是广州某多层住宅小区项目，地上6层，剪力墙结构，抗震设防烈度为6度，场地为Ⅱ类，锤击预应力管桩基础，基础设计等级为丙级。

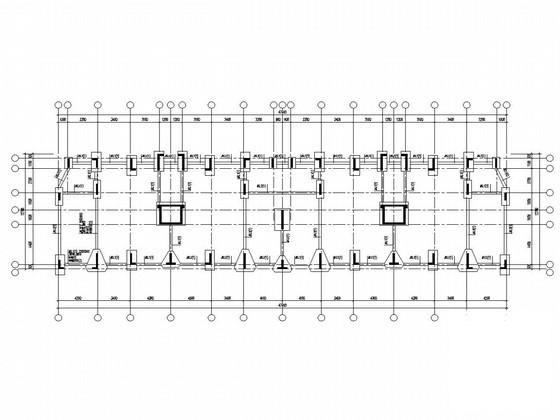

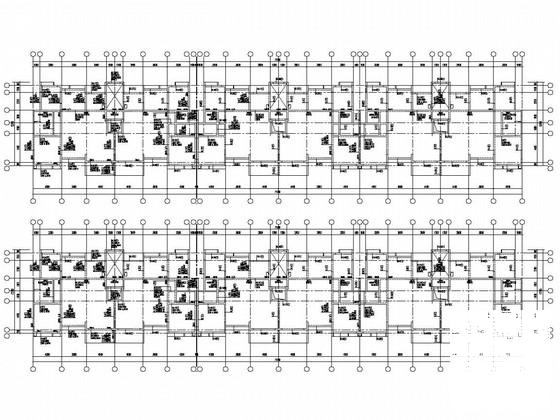

包括：结构总说明，预应力管桩说明，承台大样，G1户型基础平面，G1户型地梁配筋平面图，墙柱布置平面，屋架墙柱布置平面，梁配筋平面，结构布置及板配筋平面，结构布置图，天面层梁配筋平面，楼梯大样，梯表等共计41张图。
8月。
