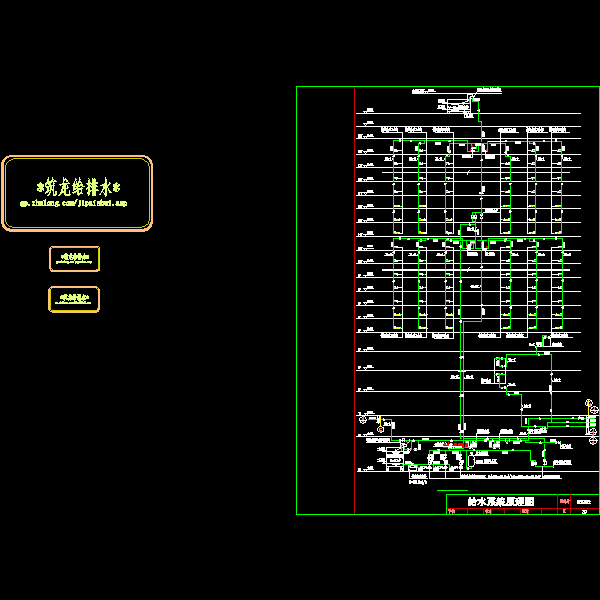

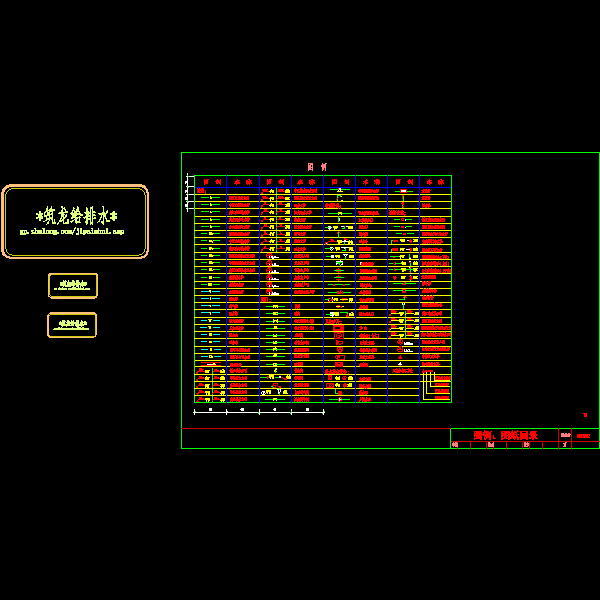

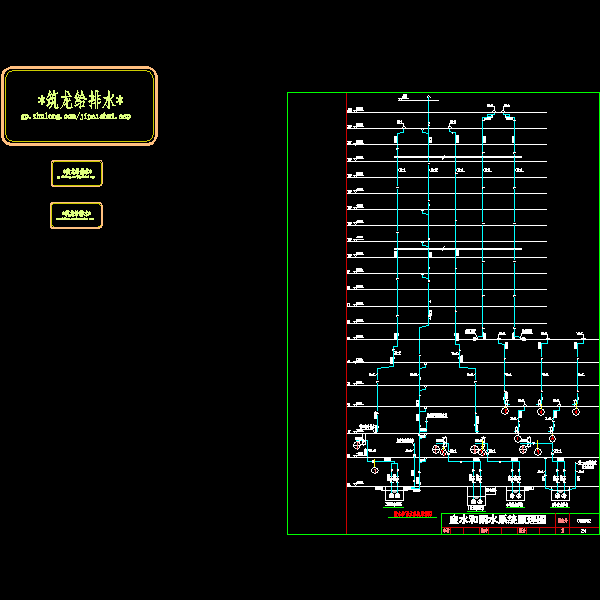

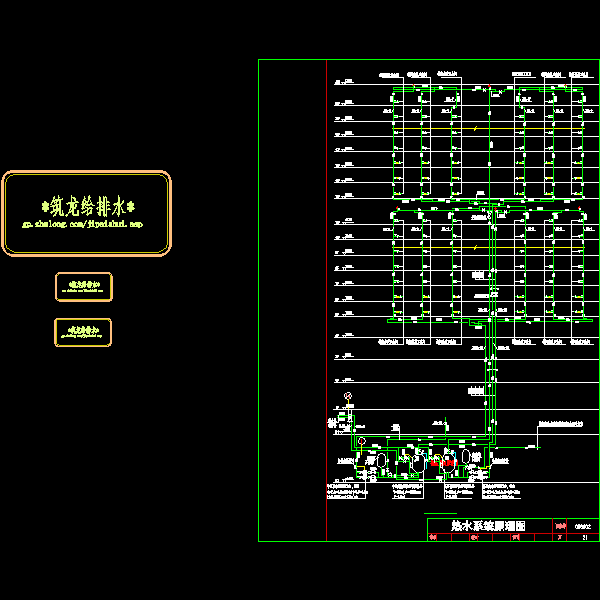

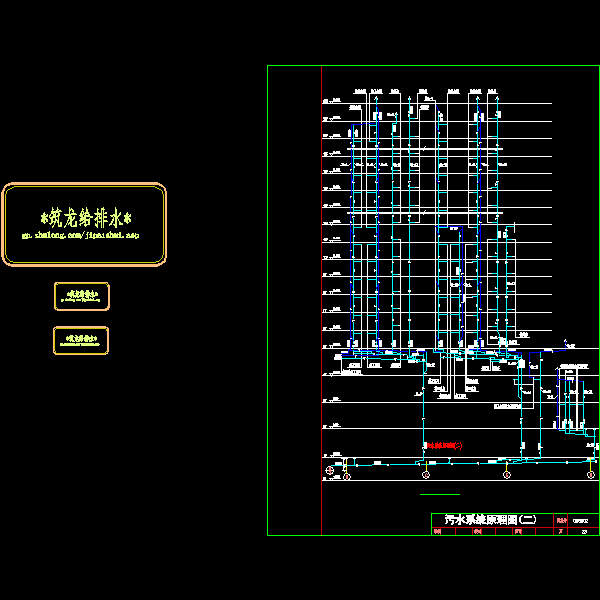

2万平高层综合楼和机械停车库给排水系统原理CAD图纸（19页设计说明计算书）

附件详情

该项目位于北京，由一栋高层综合楼和一栋机械停车库组成。规划用地面积为3600m2，其中综合楼总建筑面积22128.752m，其中地下为3188.552m，建筑檐口（女儿墙）高度73.50m；机械停车库总面积320m2，高度6.0m。综合楼由地下二层设备机房及库房、地下一层超市、地上一至二层商场、三至四层办公室及五层至二十三层住宅等四部分组成；机械停车库为单层建筑。
设计范围：该项目红线以内室外和室内给水排水及 由本院设计。该项目水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等，由城市有关部门负责设计。
编制于2014年，共25张图，19页设计说明书。
