单层框排架结构水果加工厂结构CAD施工图纸（夹层）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架
- 钢结构：排架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.75kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
该项目是水果深加工工厂项目，采用框、排架结构，抗震设防烈度为7度，采用预应力高强混凝土管桩(PHC桩),桩径400毫米,AB型桩。

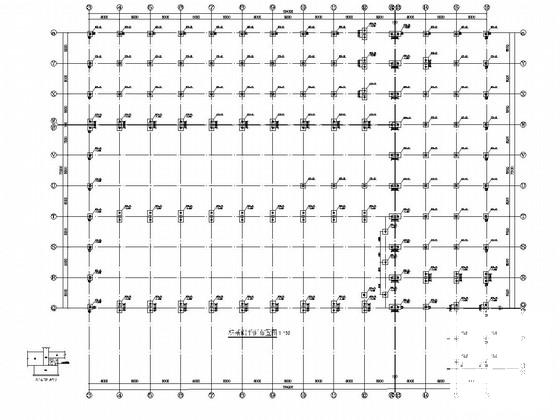

该资料包含：结构设计总说明，钢结构施工总说明，钢筋混凝土结构平面整体表示法，梁构造通用图说明，预应力管桩施工说明，钻(冲)孔灌注桩设计说明，桩基础
平面布置图
，柱定位及配筋图，夹层梁板配筋图，钢屋面结构布置图，檩条布置图，钢架图，连廊结构图等共计20张。
分享投稿时间：近几年

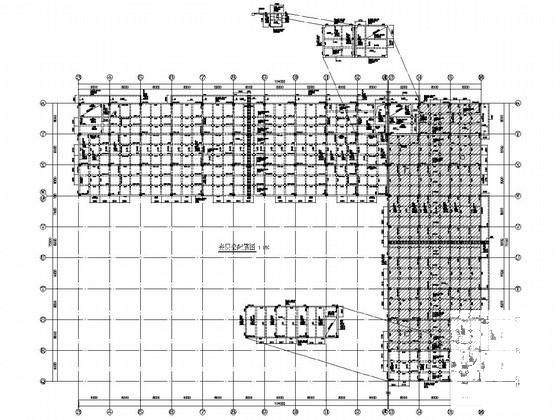

夹层梁配筋图

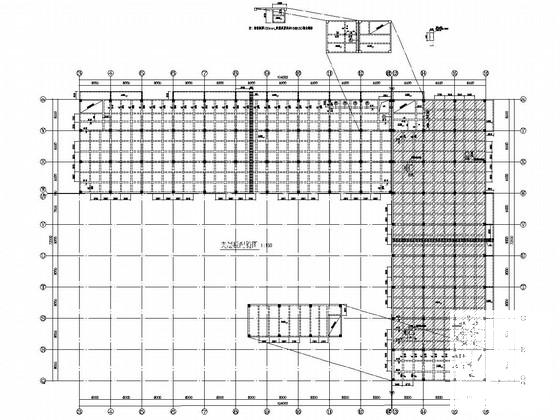

夹层板配筋图

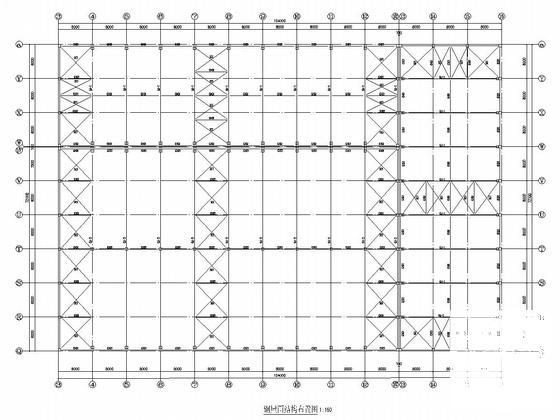

钢屋面结构布置图

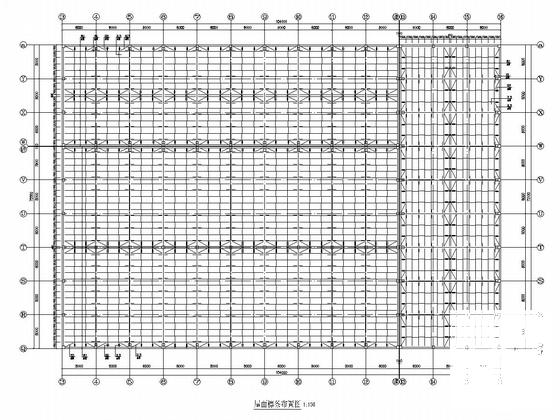

屋面檩条布置图
GJ-1大样图
钢结构大样图
屋面梁配筋图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
-
第 8 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-15
- 评论次数：0
- 浏览次数：0
- 文件大小：3.33 MB
- 收藏次数：0
-
文件名称：
附件-995877885759785677576.rar
