理工学院4层行政大楼建筑施工CAD图纸

  • 建筑类别:高校
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:宁夏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:13张
  • 建筑设计面积:5547.66平方米
  • 建筑高度:21.45m
  • 建筑地上层数:4层
  • 设计效果图:无

附件详情

某理工学院行政大楼 建筑施工 图——13张CAD

包含:设计说明、各层平面图、立面图、剖面图、卫生间大样、楼梯大样、墙身大样以及 节点详图

建筑设计结构形式:框架结构。
抗震设防烈度:8度。
使用年限:50年。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

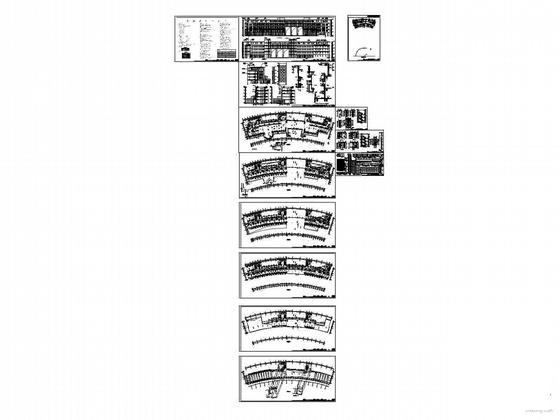

  • 理工学院4层行政大楼建筑施工CAD图纸 - 1
    第 1 张图

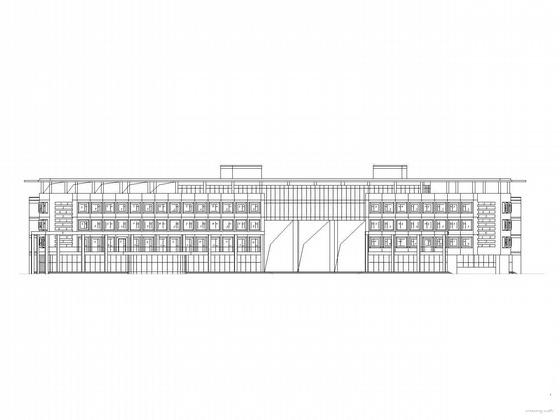

  • 理工学院4层行政大楼建筑施工CAD图纸 - 2
    第 2 张图

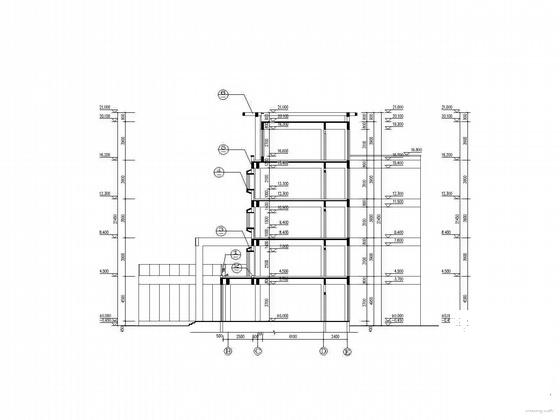

  • 理工学院4层行政大楼建筑施工CAD图纸 - 3
    第 3 张图

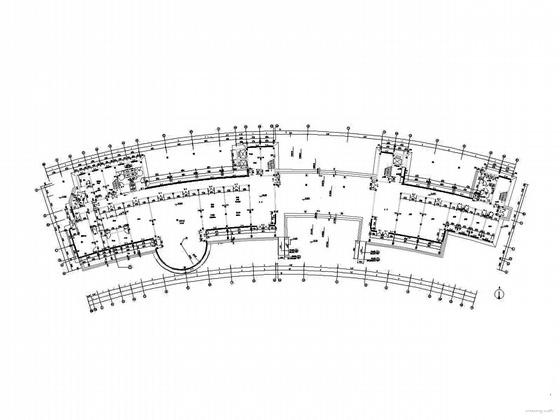

  • 理工学院4层行政大楼建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
