8层商场大楼建筑施工图纸
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 图纸设计深度：施工图
- 项目所在地：上海
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：68张
- 建筑设计面积：42328平方米
- 占地面积：5152平方米
- 容积率：5.5平方米
- 绿化率：3%
- 建筑高度：43.9m
- 地上层数：8层
- 地下层数：3层
- 地下室功能：车库
- 设计效果图：无
- 机动车辆停车位：119个
附件详情
功能：商场
该资料包含：各层平面图，立面图，剖面图，楼梯放大详图，地下车库机动车坡道大详图，
经济技术指标
，防火分区图。
总开间x进深：73.0x56.4米
图5
图6
图7
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-

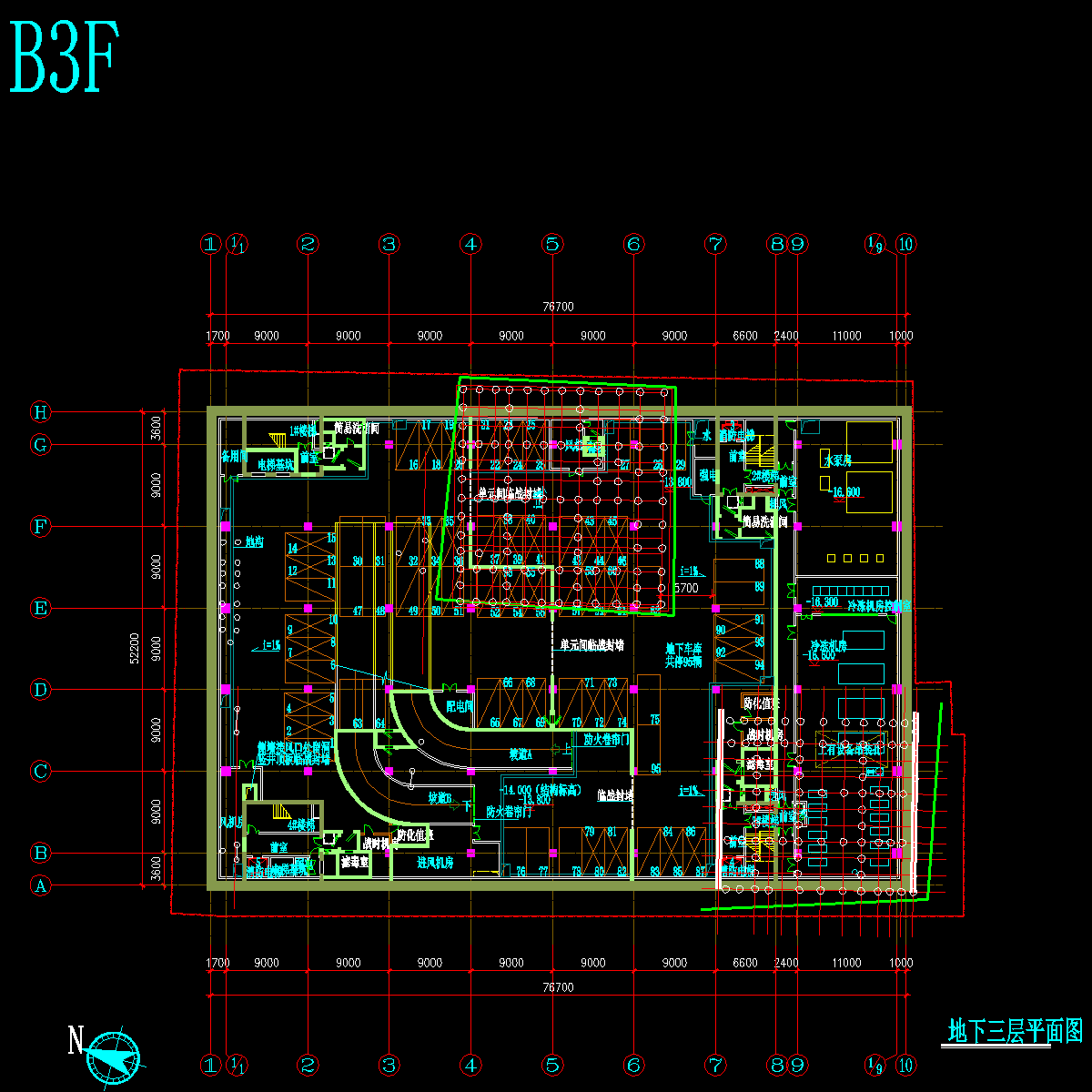

b3桩位.dwg -
car-ramp.dwg -

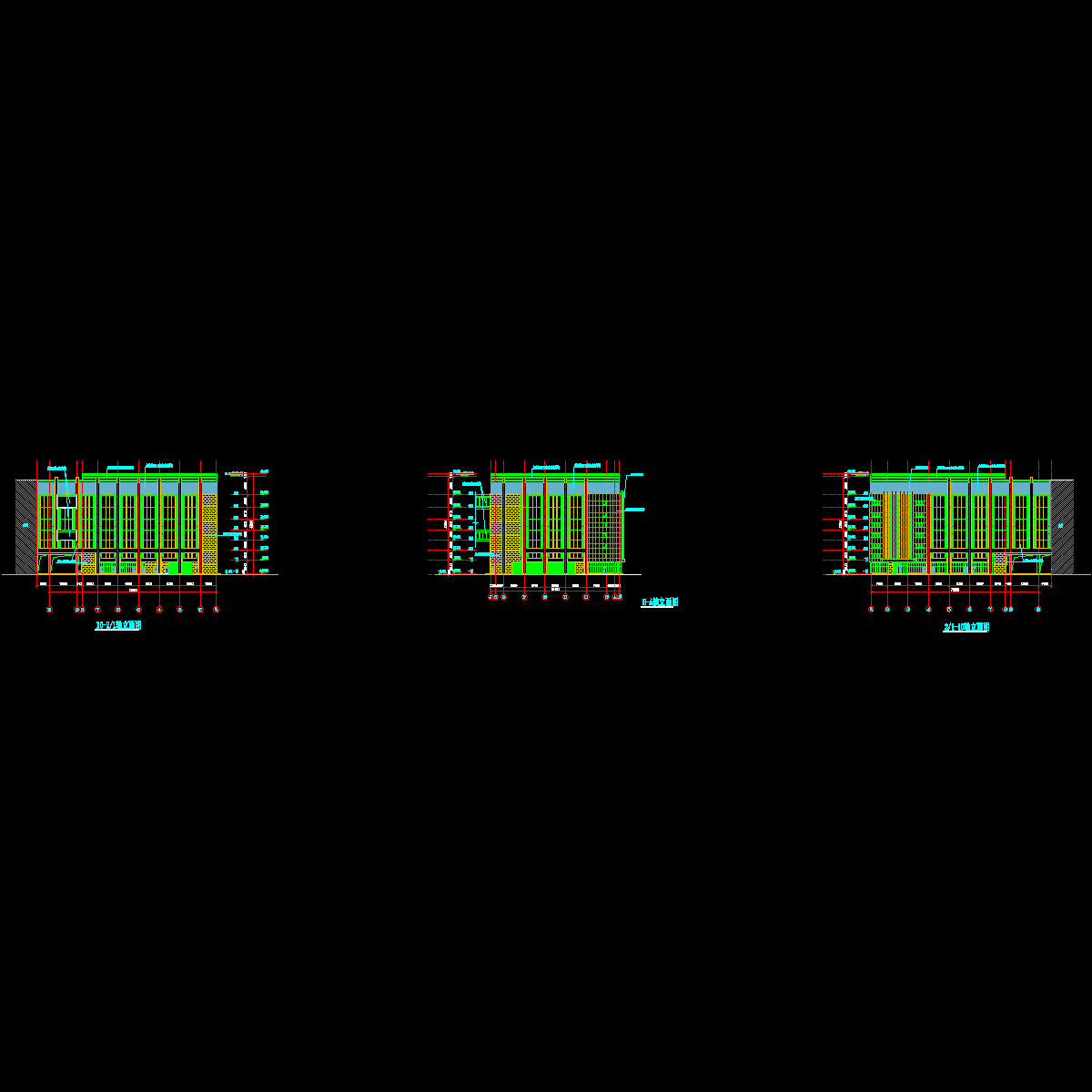

lm 2000.dwg -

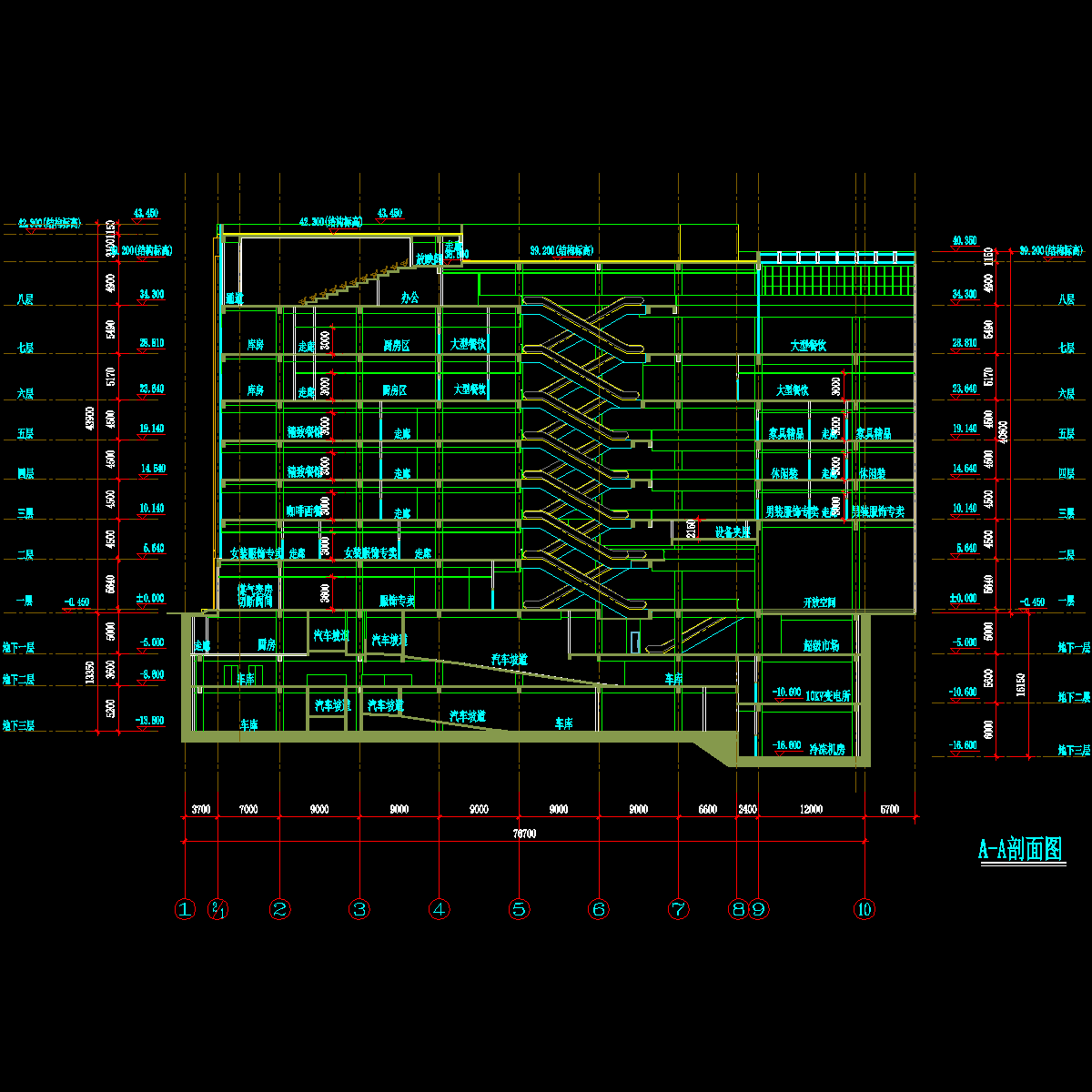

sec-2.dwg -

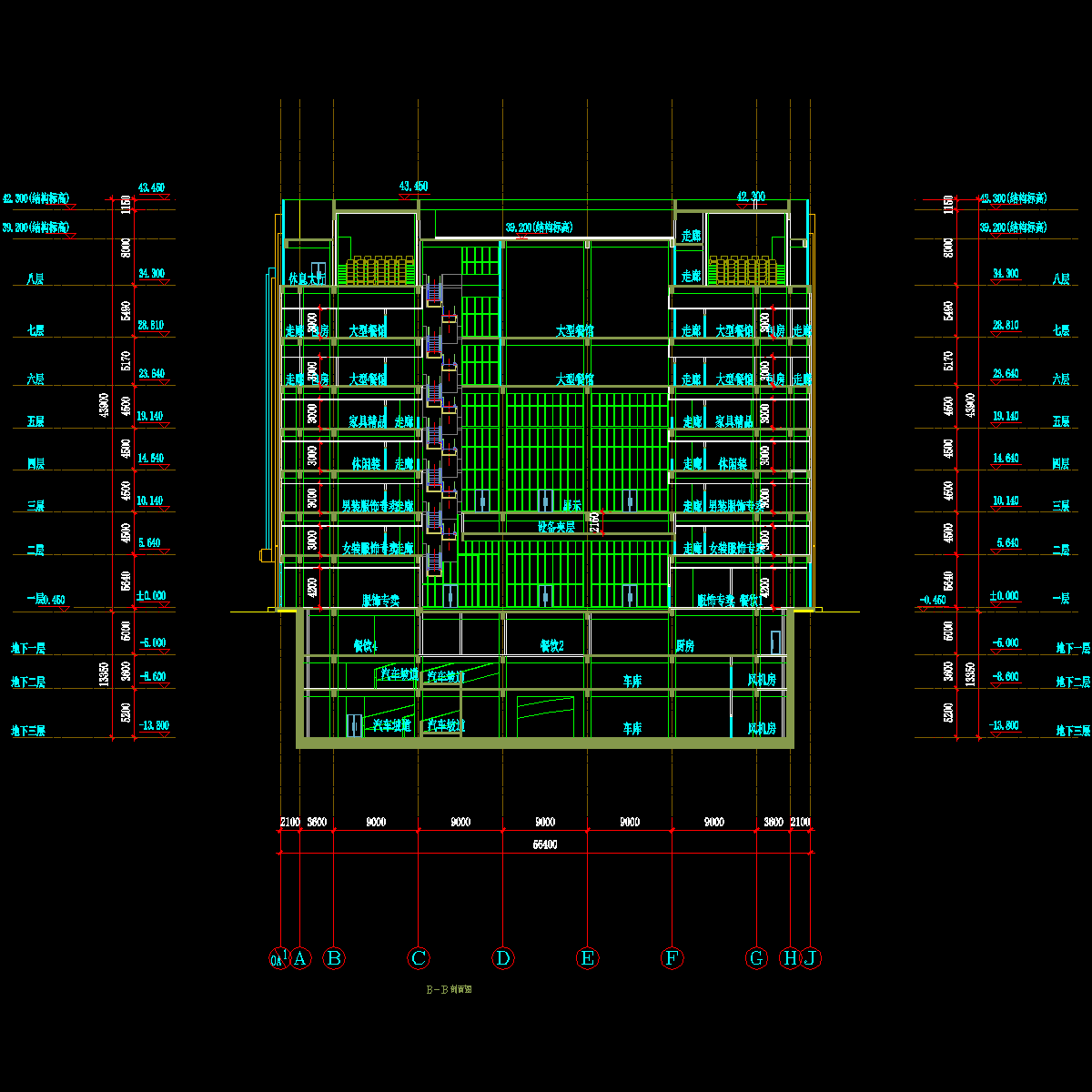

sec-3.dwg -
site.dwg -
sun-1.dwg
-
sun-2.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-20
- 评论次数：0
- 浏览次数：0
- 文件大小：4.6 MB
- 收藏次数：0
-
文件名称：
附件-995857699988855987806.rar
