21层综合百货大楼给排水CAD施工图纸（商场、电影院、餐厅、办公）

附件详情

该项目为某综合百货大楼给排水施工图。

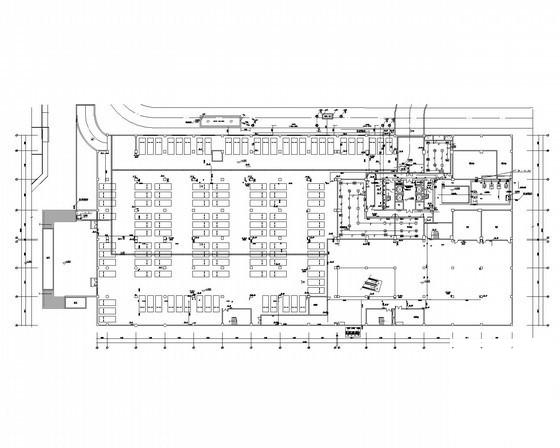

项目概要：总建筑面积为26591.65平米。地下一层为设备用房、商场及车库，车库共122个车位，属Ⅲ类地下停车库;主楼地上二十一层，一~四层为商业，五层为餐厅及电影院,六层及以上为办公,建筑总高为86.10米，属一类高层建筑。

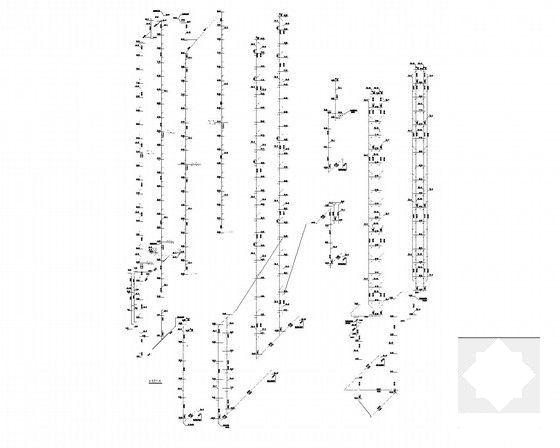

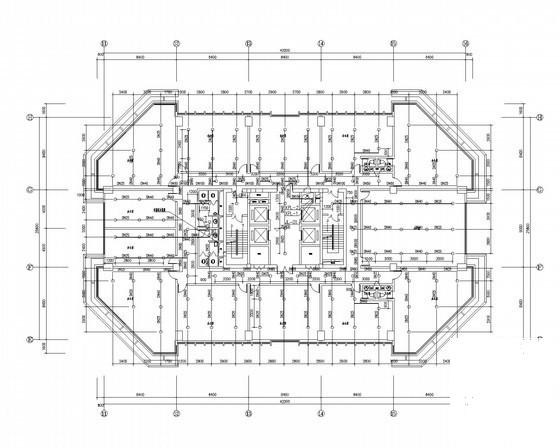

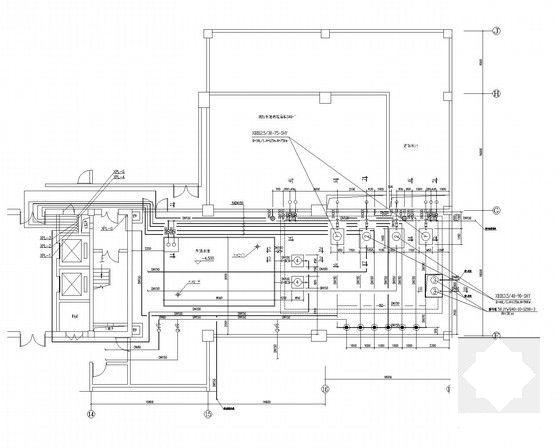

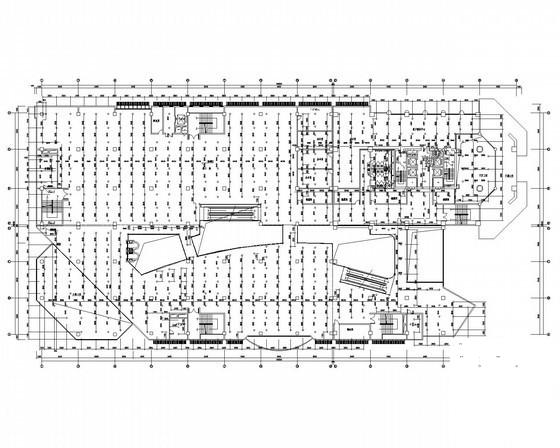

设计内容：给水系统设计、排水系统设计、 消防系统 设计（自动喷水灭火系统）。该项目水源为市政自来水，市政水压0.15MPa。室内生活冷水系统竖向分2个供水区一～二层，由市政给水压直接供给，管网布置为下行上给式；四~二十一层，由加压泵和屋顶水箱联合供给，采用减压进行分区，管网布置为上行下给式。排水采用分流制排水系统。室内消火栓用水量为40L/S，室外消火栓用水量为30L/S，火灾延续时间按3小时计。
，共37张图纸。
