6层电影院建筑给排水施工大样图（设计说明）
- 设计说明：有
- 建筑类别：娱乐
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 地上层数：4层
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：15张
- 地下室用途：商业
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,泵房,卫生间
附件详情
- 设计及施工说明 资料目录 主要材料设备表
- 室外给排水管道平面图
- 地下层给水排水平面图
- 地下层消防平面图
- 一层给水排水及消防平面图
- 二层给水排水及消防平面图
- 三层给水排水及消防平面图
- 四层给水排水及消防平面图
- 屋面层给水排水平面图
- 卫生间给排水平面图、系统图
- 消防泵房平面图、系统图、详图
- 地下层排水系统图
- 给水排水立管系统图 自喷干管、立管系统图 雨水立管系统图
- 室内普消系统图
附件详情
项目概要：该项目是一栋四层电影院给排水项目，建筑层数地上4层，地下2层；建筑高度为：18.7米；
设计范围：该项目设计内容包括:该项目建筑给水排水系统、普消系统、喷淋系统、室内灭火器配置设计。
共计15张图纸；

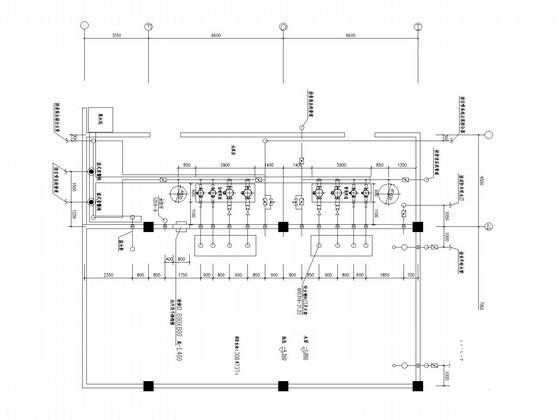

泵房给水排水平面图

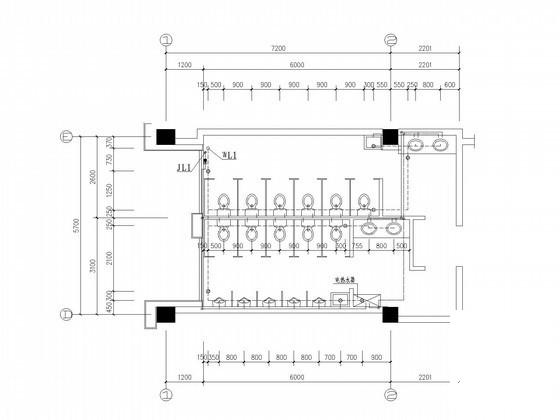

卫生间给排水大样图

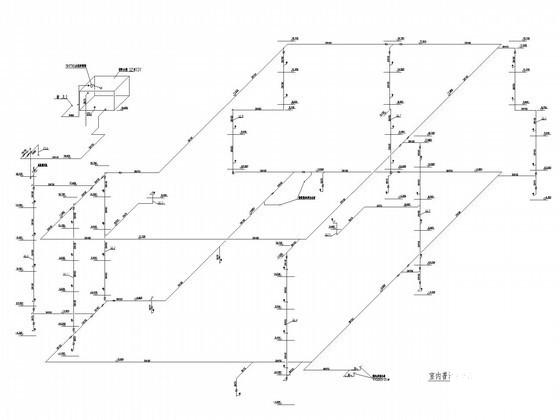

室内普消系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
建筑给排水施工设计 - 1 -
建筑给排水施工设计 - 2 -
建筑给排水施工设计 - 3 -
建筑给排水施工设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-24
- 评论次数：0
- 浏览次数：0
- 文件大小：1.01 MB
- 收藏次数：0
-
文件名称：
附件-995859879587005875965.rar
