21层商业综合大楼给排水CAD施工图纸（电影院、办公、餐厅、商场）

附件详情

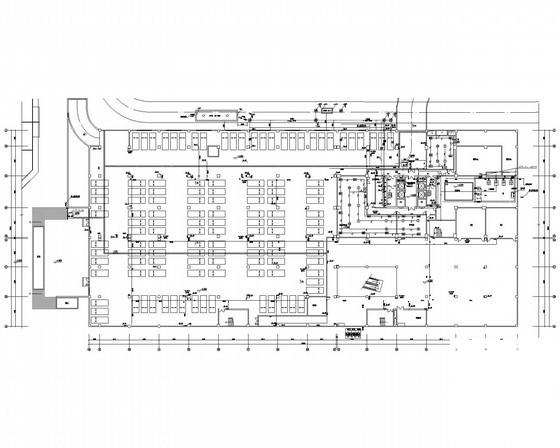

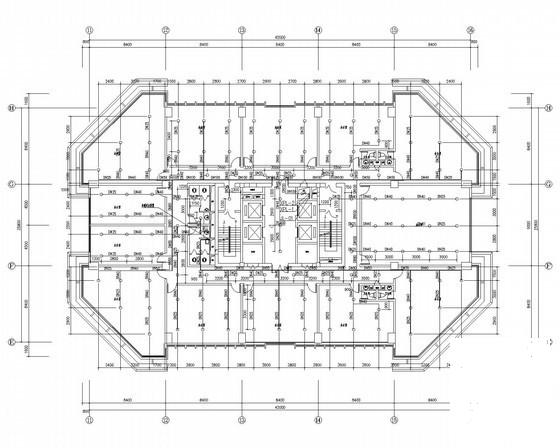

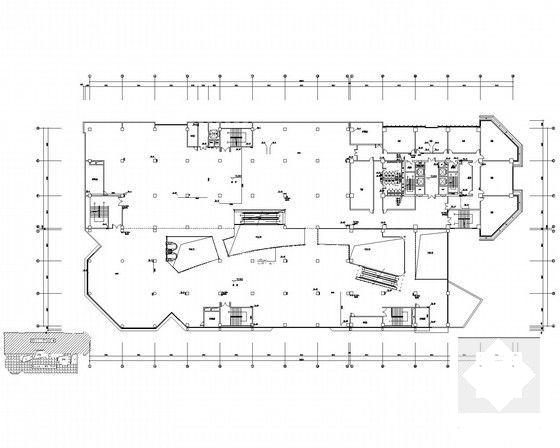

该项目为某商业综合大楼给排水施工图。总建筑面积为26591.65平米，地下一层为设备用房、商场及车库，车库共122个车位，属Ⅲ类地下停车库;主楼地上二十一层，一到四层为商业，五层为餐厅及电影院,六层及以上为办公,建筑总高为86.10米，属一类高层建筑。

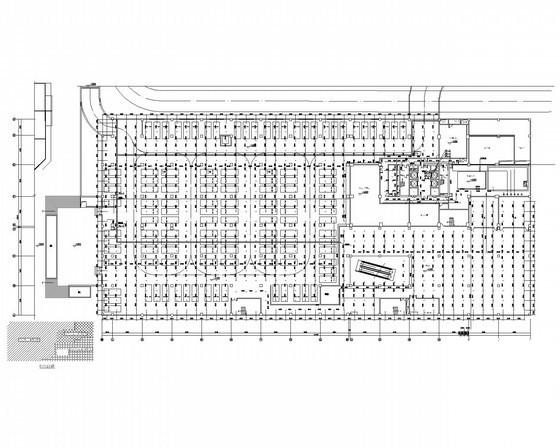

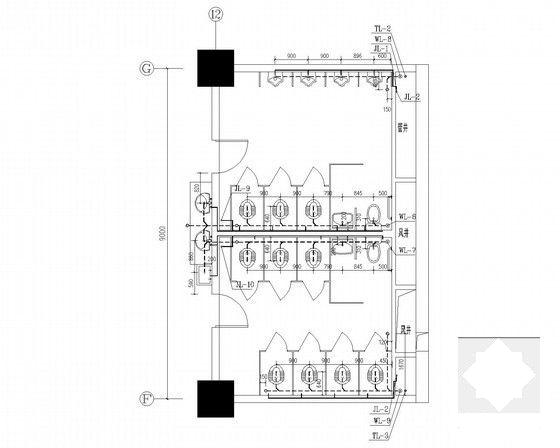

设计内容：给水系统、排水系统、 消防系统 。该项目水源为市政自来水，室内生活冷水系统竖向分2个供水区。一到二层，由市政给水压直接供给。四到二十一层，由加压泵和屋顶水箱联合供给，采用减压进行分区，管网布置为上行下给式。排水采用分流制排水系统，雨水首先排至室外排水沟，再排办公区雨水排水管网。室内消火栓用水量： 40L/S，室外消火栓用水量： 30L/S，火灾延续时间按3小时计。
，共37张。
