13层商业办公酒店综合大楼暖通CAD施工图纸.dwg

该工程总建筑面积约为30672平方米，地下二层、地上十三层。首层为商业、二层为客房和办公室，三层为客房，四到七层为办公室，八至十三层为酒店客房。

设计内容：该项目的通风空调、防排烟系统设计

根据甲方要求，该项目客房、办公和商场、经济型客房分别设置集中空调系统，客房冷源为两台水冷冷水机组（带热回收）组合模块式风冷冷水/热泵全热回收机组机组；

办公和商场冷源为三台338KW模块式水冷冷水机组机组（机组位于天面）

经济型客房为模块式风冷冷水机组机组提供冷/热源。

地下室负一层空调风管水管平面图

首层空调风管平面图

首层空调水管平面图

防排烟系统图

空调水系统图

末端控制及配管详图

防火阀及机房吸声墙详图

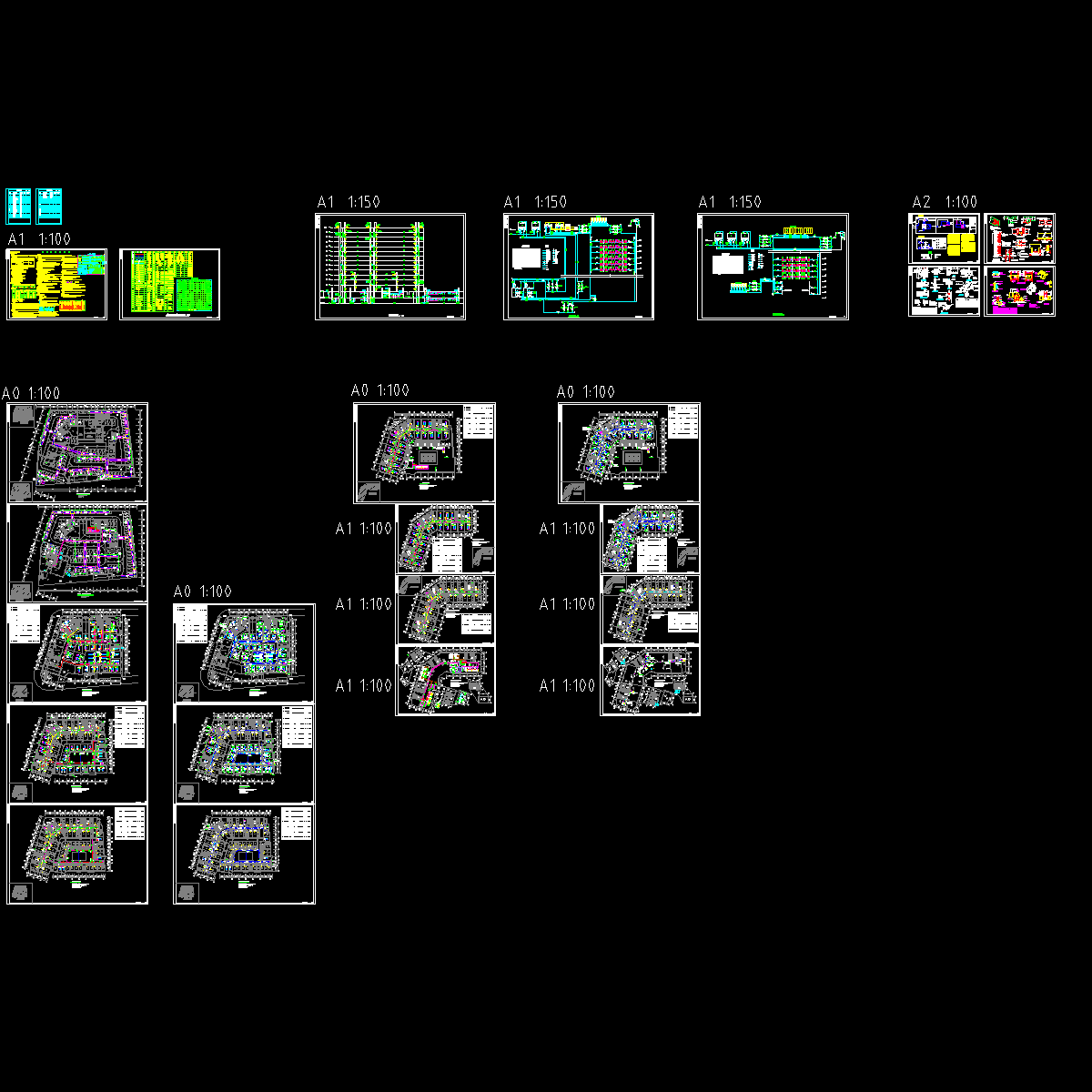

缩略图
