26层商业综合楼电气CAD施工图纸(办公、酒店、公寓)

一、项目概要

(1)、 位于呼和浩特市

,地下共两层主要是戊房、设备机房、等配套用房。地上26层,A座一至四层为商业及办公用房;五层至二十六层为酒店式公寓,共有189套标准间;B座一至六层为餐饮娱乐及会议用房;七至十六层为酒店用房,130套标准间;十七至二十六层为办公用房。

(2)、总建筑设计面积:45033.84m;其中A座地上面积19486.1m,地下面积:1492.24m;其中B座地上面积:

21255.1m 地下面积2798.4m;

(3)建筑层数、高度:地上26层,地下二层;建筑高度98.28米。

(4)、建筑耐久年限、耐火等级:耐久年限50年、 耐火等级一级。属于一类高层建筑。抗震设防烈度、结构类型:抗震设防烈度8度、结构类型为框架剪力墙结构。

二、设计范围

1、该项目设计包括红线内的以下电气系统:

(1)、10/0.4kV变配电系统;

(2)、电力配电系统;

(3)、 照明系统

(4)、建筑物防雷、接地系统及安全措施;

2、与其它专业设计的分工:

(1)、室外照明系统,由专业厂家设计,该资料仅预留电源;

(2)、有特殊设备的场所例如:电梯、消防控制室、弱电机房等,该资料仅预留配电箱,二次设计;

(3)、有特殊装修要求的场所,由室内装修设计负责进行照明平面的设计。该资料将电源引至配电箱,预留装修照明容量。

(4)由城市电网引入该项目变配电室的两路10kV电源专线线路属城市供电部门负责设计。该资料提供此线路进入该项目建设红线范围内的路径。该资料仅提供10KV供电一次方案图,二次深化设计由当地供电局设计。

(5)柴油发电机房该资料仅做预留,待甲方确定厂家后,由厂家出详细布置图,设计院配合。

三、10/0.4kV变配电系统

1、负荷分类:

该项目负荷等级为:

一级负荷: 消防系统 (含消防控制室内的火灾自动报警及控制设备、消防泵、消防电梯、排烟风机、加压送风机、消防补风机等)、安防监控系统、应急及疏散照明指示、通讯、计算机机房等用电负荷。

二级负荷:客梯、污水泵等;

三级负荷:其他电力、一般照明。

2、供电电源:

该项目由市政引入两路10KV电源供电,一用一备;设柴油发电机作为小区内消防电梯备用电源,10kV电缆从室外埋地引入设在地下一层的变配电室。

3、高、低压供电系统结线型式及运行方式:

(1)、当一路高压电源故障时,由另一路高压负担全部一二级负荷。

(2)、低压为单母线分段运行,联络开关设自投自复/自投不自复/手动转换开关。自投时有一定的(可调)延时,当电源主断路器因过载或短路故障分闸时,母联断路器不允许自动合闸,另外自投时还应自动断开非保证负荷,以保证变压器正常工作。低压主进开关与联络开关之间设电气联锁,任何情况下只能合其中的两个开关。

四、综合布线(电话、计算机网络)系统:

1、该项目对于电话、计算机网络系统在大楼内采用统一的结构化综合布线方式进行布线,综合布线总配线间设于网络机房,并作为计算机局域网管理中心。

2、综合布线系统采用六类布线,数据传输干线采用6芯室内多膜光纤;语音干线采用3类300对大对数电缆。水平配线均采用六类四对八芯非屏蔽双绞线。工作区采用双口标准信息插座。

3、由MDF至各FD的语音及数据通信主干线在弱电竖井内沿钢制线槽垂直敷设。水平布线在走道内穿钢制线槽沿吊顶内敷设,进入房间穿SC20沿墙暗埋敷设至信息插座。

4、系统的深化设计由成包商负责。设计院负责审核及与其它系统的接口事宜。系统所有器件均由成包商负责供货,安装,调试。

五、安防闭路监控系统:

机房设在一层,与消防控制室合用。

1、在该项目各出入口,电梯轿箱内及各层走道内设保安监视摄像机。

2、所有摄像机的电源均由主机供给。

3、每个普通监视点设2xSC20镀锌钢管,带云台监视点设3xSC20镀锌钢管,暗敷在楼板或墙内。

六、图纸展示:

航空障碍灯联闪控制系统图

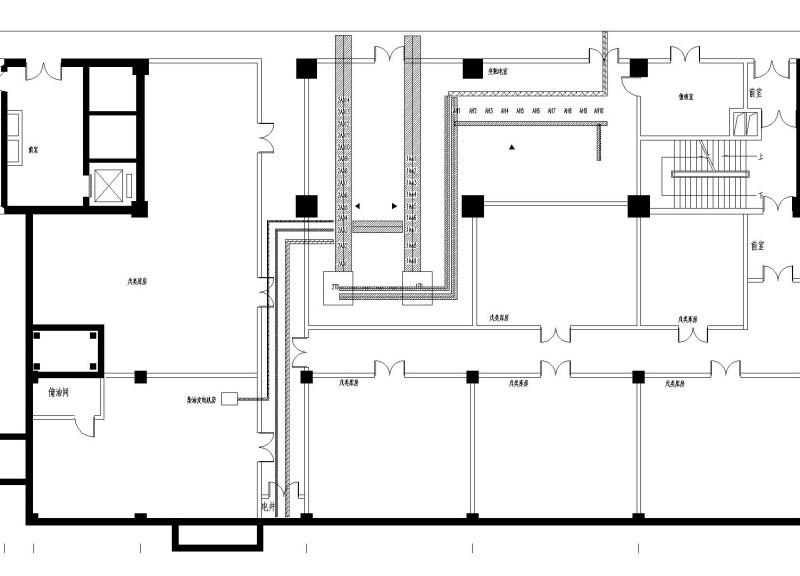

变配电室电缆桥架布置图

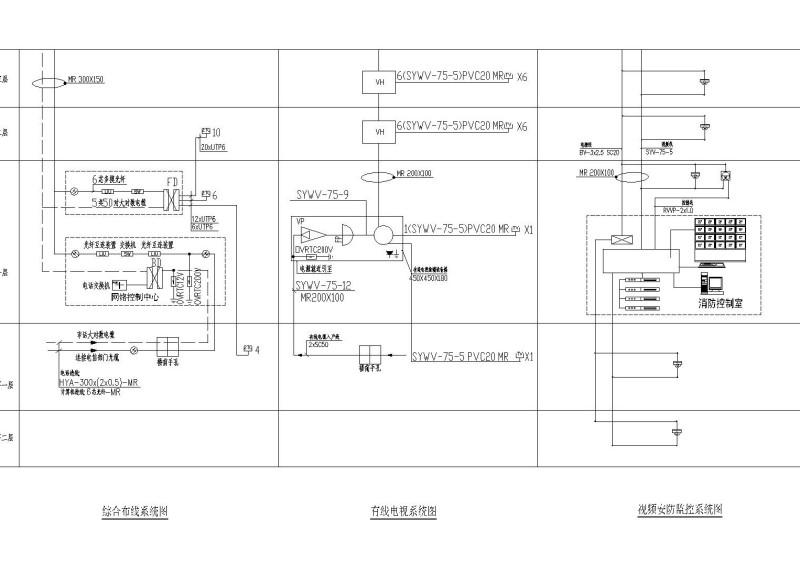

-弱电

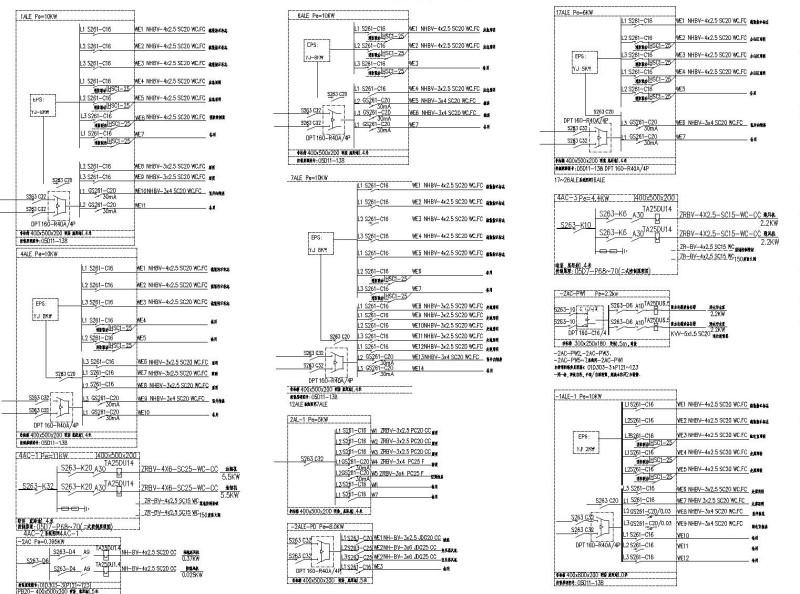

配电箱系统

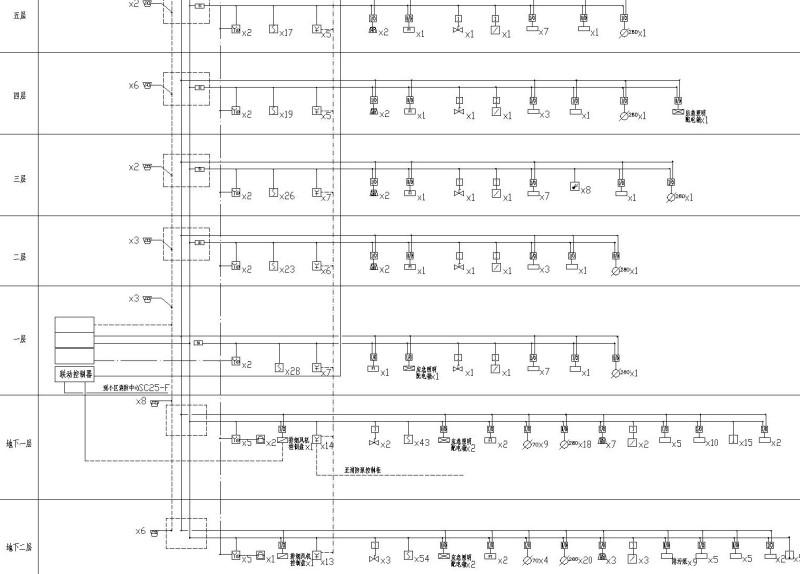

火灾自动报警

低压配电系统图

低压配电干线系统图

系统主接线图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

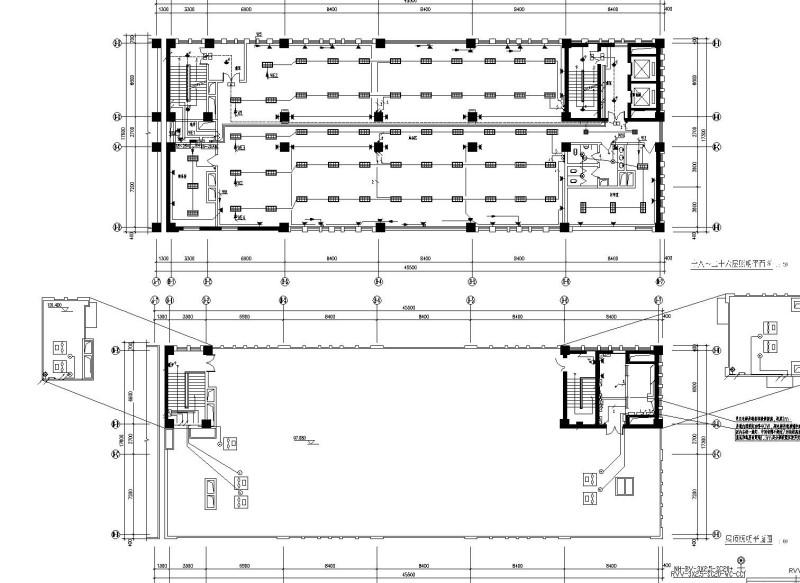

  • 26层商业综合楼电气CAD施工图纸(办公、酒店、公寓) - 1
    第 1 张图
  • 26层商业综合楼电气CAD施工图纸(办公、酒店、公寓) - 2
    第 2 张图
  • 26层商业综合楼电气CAD施工图纸(办公、酒店、公寓) - 3
    第 3 张图
  • 26层商业综合楼电气CAD施工图纸(办公、酒店、公寓) - 4
    第 4 张图
  • 26层商业综合楼电气CAD施工图纸(办公、酒店、公寓) - 5
    第 5 张图
  • 26层商业综合楼电气CAD施工图纸(办公、酒店、公寓) - 6
    第 6 张图
  • 26层商业综合楼电气CAD施工图纸(办公、酒店、公寓) - 7
    第 7 张图
  • 26层商业综合楼电气CAD施工图纸(办公、酒店、公寓) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
