7层一万四千平方办公商业综合楼

  • 设计说明:有
  • 建筑类别:商业,宾馆
  • 建筑高度:多层建筑
  • 建筑面积:14000平方米
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,通风
  • 空调系统:制冷剂系统
一、项目概要
该项目为****有限公司办公与商场一体的综合楼.总建筑面积为约一万四千平方米,建筑高度约三十二米, 整栋大楼要求夏、冬冷暖舒适性空调,并保持空气清新.
二、设计内容 :
1. 夏季空调设计总冷负荷为190x10 kcal/h(2200Kw),冬季空调总热负荷为140x10 kcal/h(1650Kw),
该资料采用VRV分体热泵空调,为方便管理及计量,每层单独设置室外主机, 其中饮食精品区及包厢区室外机集中分设于二层屋顶,一至二层部分商场和三层部分办公区及四层部分办公区室外主机设于三层屋顶,其余部分室外主机设于各层窗外挑台处.
室内机空调器的样式、数量、位置由空调供货商与甲方协商确定,并经设计院确认.
因该资料所选VRV系统不带辅助电加热,如业主采购主机时与该资料不符,须经设计院确认(电量校核).室外主机须放置在设计规定范围
内,以确保结构荷载和室内外连接不超过50m.
2. 通风设计:
无自然通风的卫生间及包厢均设有全金属软管式换气扇,通过软管经吊顶或排风竖 井排至室外;一层厨房预留排风机电量,商场区应业主要求不设新风并预留排风机电量并由业主自行布置,但须经设计院确认. 地下室高低压配电室通风经土建竖井由二层屋面送排.一层门厅及对外大门均设空气幕 .
3. 消防防排烟:

图纸展示

七层空调平面图
四层空调平面图
地下室人防平面图
空调系统图
冷媒管立管支架详图
冷媒管及水平风管吊架避震安装

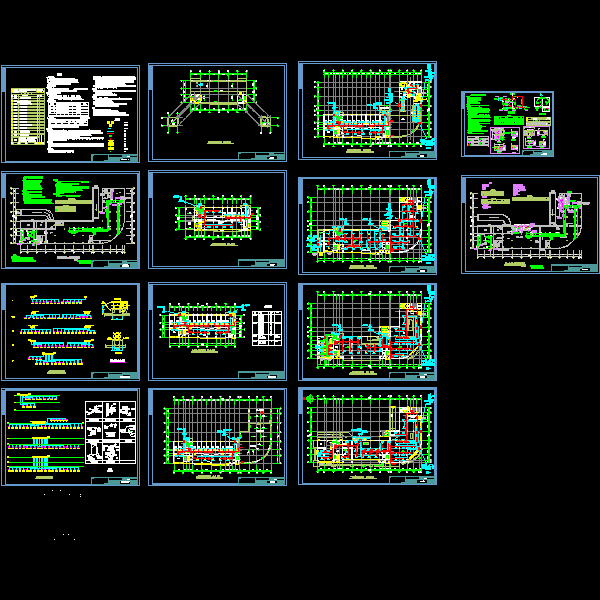

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
