7层商业广场综合楼强弱电CAD施工图纸（商业超市餐饮办公）

资料简介
赚取积分

建筑类别：办公,商业,餐饮,其他
建筑高度类型：高层建筑
建筑设计面积：42427.6平方米
建筑地上层数：9层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：51张
设计年代：近代
负荷等级：一级,二级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：广东
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计说明
2、应急照明强制点亮原理图
3、变配电所高低压供电示意图
4、变配电所高压接线图
5、电力干线系统图
6、变配电所低压配电系统图(一~四)
7、变配电所设备布置平面图
8、变配电所接地装置平面图
9、变配电所缆线布置平面图
10、变配电所协作条件平南图
11、配电箱系统图（一~七）

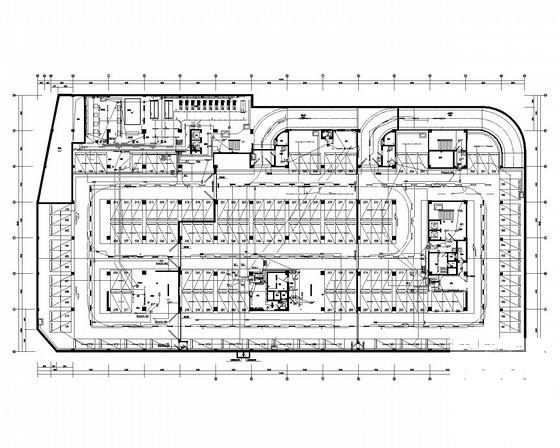

12、地下一、二层电力平面图
13、地下一、二层照明平面图
14、一~九层电力照明平面图
15、屋顶层电力照明平面图
16、防雷接地平面布置图
17、屋面防雷平面图
18、设计说明/消防系统图
19、地下一、二层消防平面图
20、一~九层消防平面图
21、屋顶消防平面图

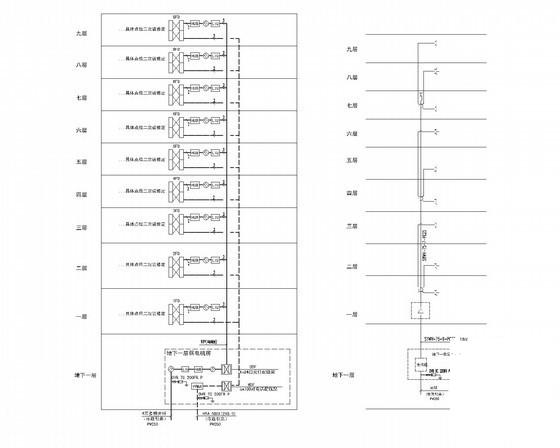

22、弱电系统图
23、地下一层弱电平面图

附件详情

该项目位于广东，建筑分类：一类高层建筑，建筑的设计使用年限为50年。抗震设防烈度:7度，结构类型:框剪结构。总建筑面积42427.6平方米。建筑层数:地上9层, 地下2层，建筑高度45.75米。
设计范围包括：动力配电系统；照明配电系统；防雷及接地系统；火灾自动报警系统；电视、电话、宽带网系统。
该附件，总共51张，甲级设计院设计。

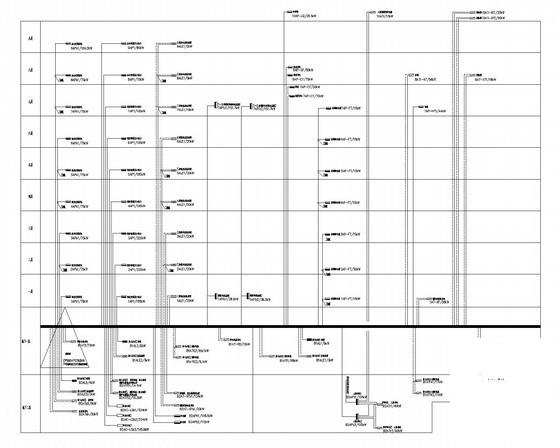

电力干线系统图

弱电系统图

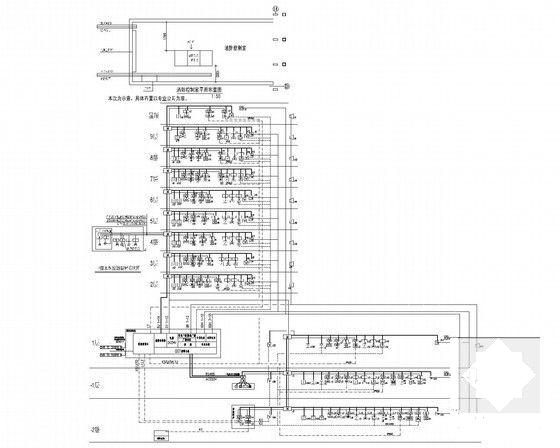

消防系统图

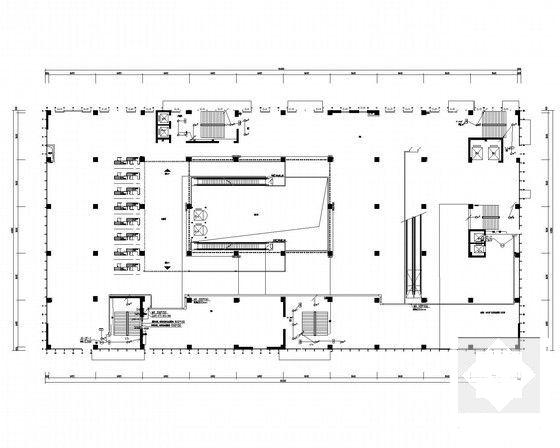

二层电力照明平面图（超市）

四~六层电力照明平面图（商业）

九层电力照明平面图（办公）

地下一层消防平面图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
