25层大型综合楼商业广场强弱电CAD施工图纸(电气设计说明)

附件详情

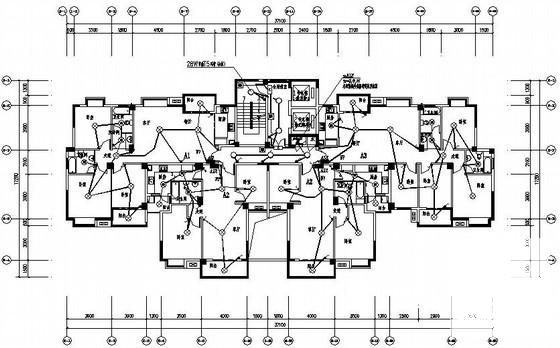

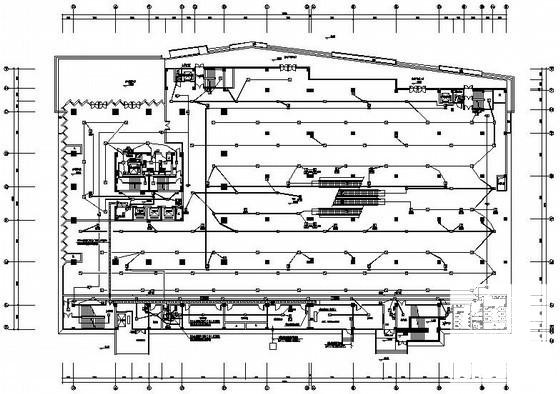

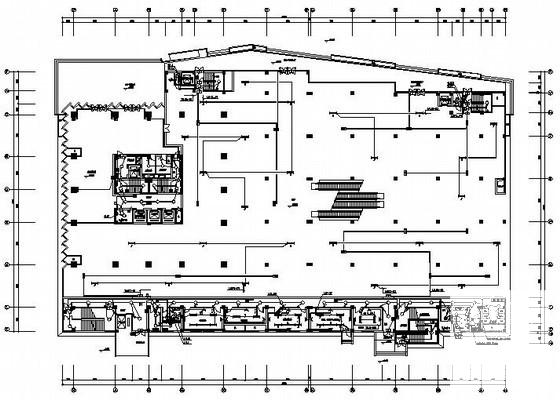

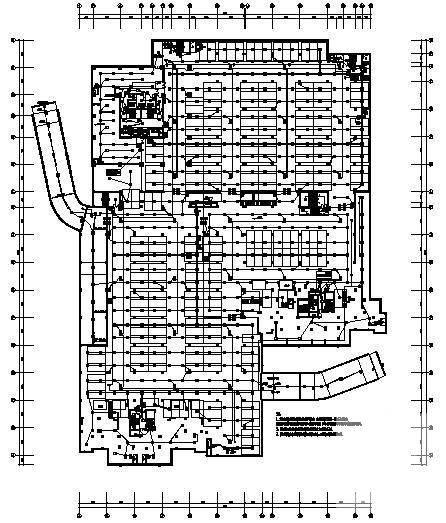

本项目为某大型商业广场主楼，地下2层及地下1层主要为停车库及设备用房，地下室总建筑面积17974m2，车位数为470个，车库分类为一类；1~4层为商场，商场建筑面积约为14072m2 ；5~25层为办公室，总建筑面积约为53921m2，建筑高度为97.7m，建筑分类为一类高层综合楼。10/0.4KV专用变配电所变配电系统、电力配电系统、 照明系统 、防雷及接地系统、消防自动报警及其联动系统、漏电火灾报警系统、综合布线及监控系统，附带共用地下室的1、2#楼住宅，里面包含无障碍住房呼叫求助系统图。此图为审查修改完善后的施工图。
