5层大型商业综合楼强电系统CAD施工图纸(电气设计说明)

资料简介
赚取积分

建筑类别：商业,其他
建筑高度类型：单层建筑
建筑设计结构形式：其他结构
建筑设计面积：33040平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：37张
地下室用途：商业,其它
负荷等级：一级,二级
防雷等级：第二类
接地方式：TN-S
项目所在地：宁夏
强电设计：供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它

附件详情

1、电气设计说明
2、配电干线系统图
3、配电系统图
4、火灾报警联动系统图

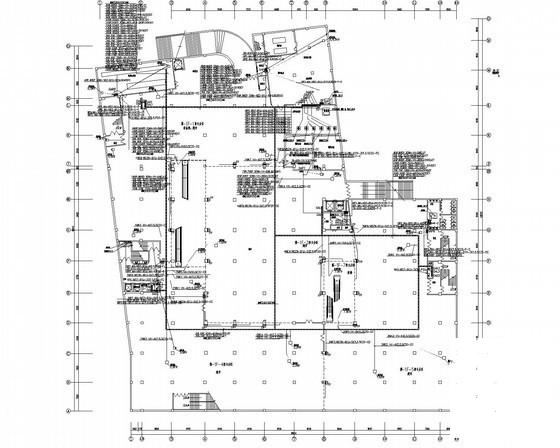

5、配电干线平面图
6、应急照明平面图
7、动力平面图
8、防雷平面图
9、等电位接地平面图
10、火灾报警平面图

附件详情

该附件是大型商业综合楼强电系统施工图纸，总共37张。
项目概要：该楼建筑面积为33040平方米，商场建筑面积为30245平米,框架结构,由主楼.地下一层超市组成。地面标高为30.7m,属一类高层建筑。
设计范围：该资料内容为建筑物内部的高低压配电系统.电力.照明.防雷及接地.火灾报警及消防设备联动控制系统的设计。
......
共37张。

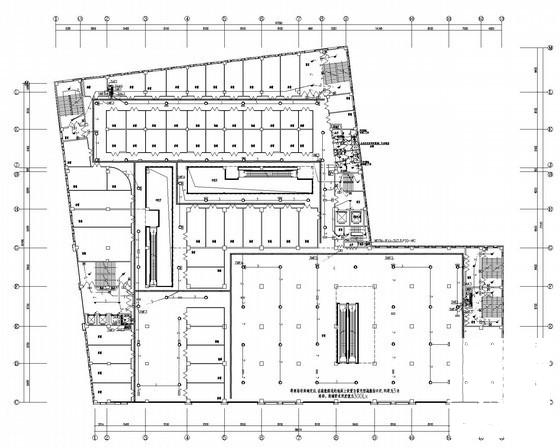

三层应急照明平面图

四层火灾报警平面图

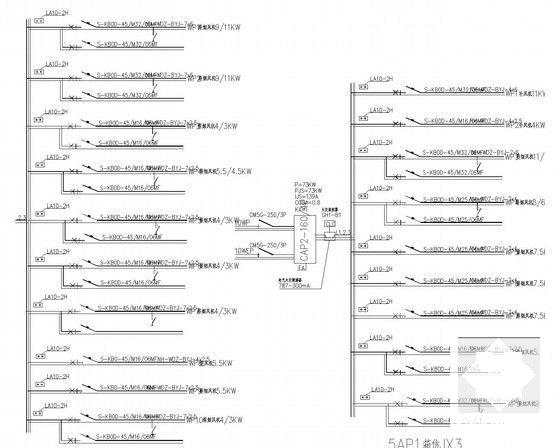

配电系统图2

配电系统图8

配电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
