3层商业综合楼强电系统CAD施工图纸(电气设计说明)

资料简介
赚取积分

建筑类别：商业,其他
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：23633.88平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：28张
地下室用途：车库,其它
负荷等级：三级
防雷等级：第二类
接地方式：TN-S
项目所在地：宁夏

附件详情

1、电气设计说明
2、配电系统图
3、等电位联结系统图
4、火灾报警联动系统图
5、电视电话系统图
6、照明平面图
7、等电位接地平面图
8、火灾报警平面图
9、动力平面图
10、弱电平面图
11、屋面防雷平面图

附件详情

该附件是多层商业综合楼强电系统施工图纸，总共28张。
项目概要：该项目为该项目为商业广场,为多层综合楼，地上三层，地下一层，总建筑面积23633.88平方米，建筑高度15.45米，其中商场部分总面积为13016平方米,建筑建筑设计结构形式为框架结构。
设计范围：该资料内容为建筑物内部的高低压配电系统.电力.照明.防雷及接地.火灾报警及消防设备联动控制系统的设计。
......
共28张。

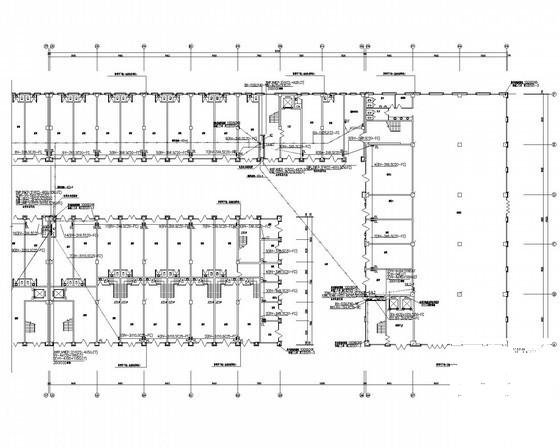

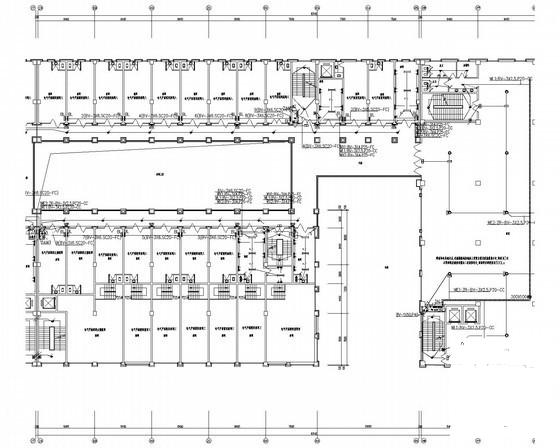

二层照明平面图

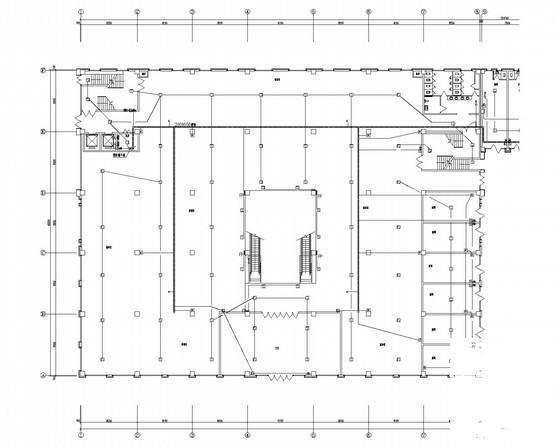

一层干线及等电位联结平面图(B段)

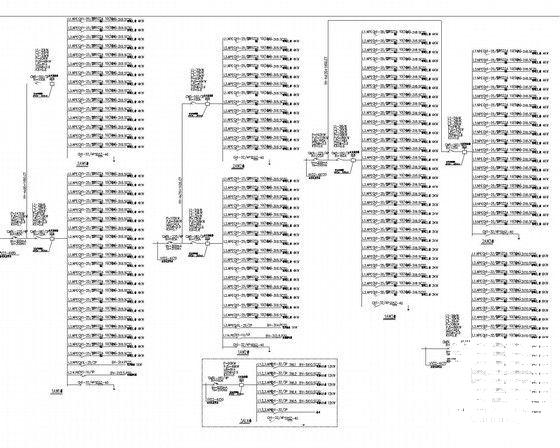

配电系统图1

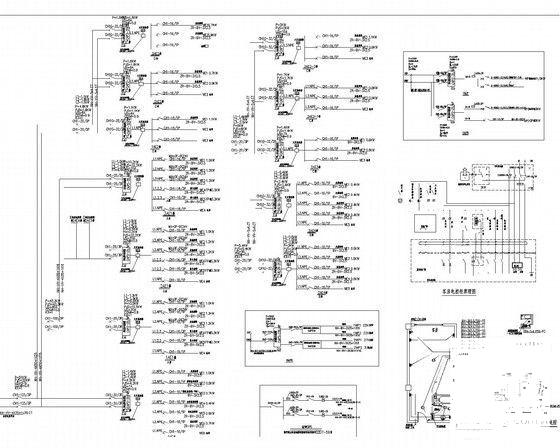

配电系统图4

火灾报警联动系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
