8层大型办公楼强电系统CAD施工图纸(电气设计说明)

资料简介
赚取积分

建筑类别：办公,其他
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：8层
图纸设计深度：施工图
参考图纸：37张
设计年代：近代
项目所在地：浙江
强电设计：低压配电,电气照明,建筑物防雷,其它

附件详情

1、电气设计说明
2、配电干线和地下层配电系统图
3、动力和空调动力系统图
4、消防报警系统图
5、门卫照明、接地平面和照明系统图
6、消防泵控制接线图
7、基础接地平面配电干线图
8、动力和空调动力系统图

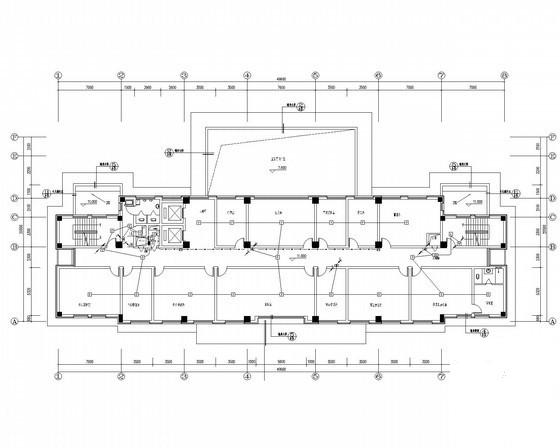

9、照明平面
10、地下层干线和空调平面
11、消防报警平面
12、屋面防雷平面

附件详情

该附件是大型办公楼强电系统施工图纸,共37张。
项目概要：地下一层,地上八层，建筑主体高度29.6米。建筑设计结构形式为钢结构，现浇混凝土楼板。该资料内容为室内照明、空调、消防报警该项目属于二类高层民用建筑。
设计范围：配电系统设计，照明设计，防雷设计，消防报警系统设计。
......
，共37张。

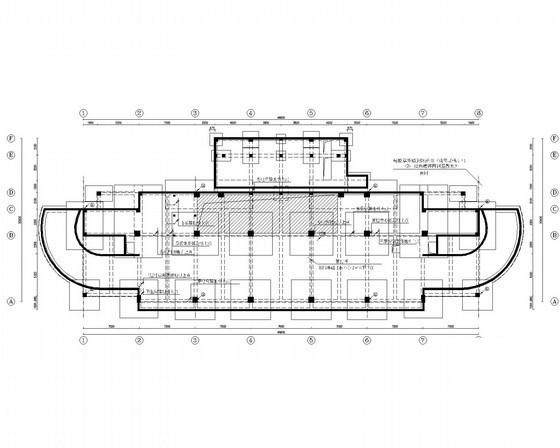

基础接地平面

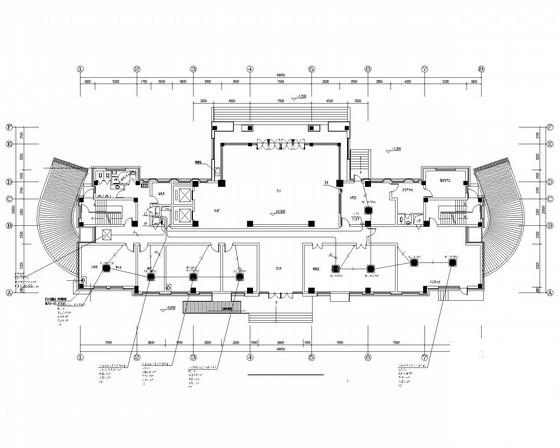

一层干线和空调平面

消防泵控制接线图

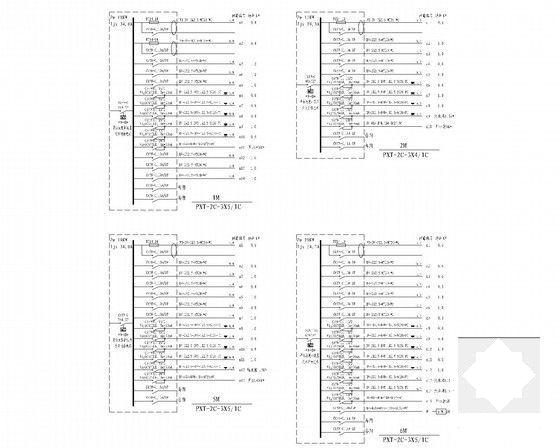

一至八层照明系统图

消防报警系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
