32层大型办公楼电气CAD施工图纸（楼宇自控系统）

附件详情

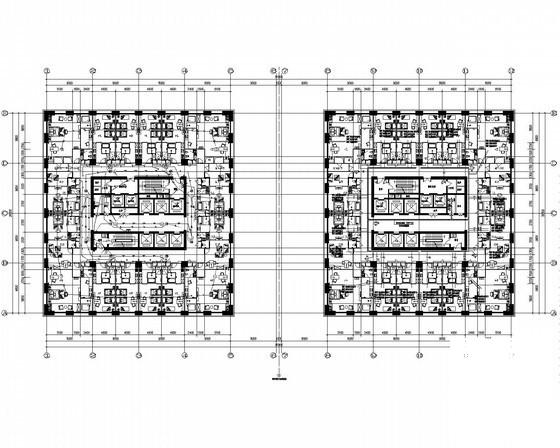

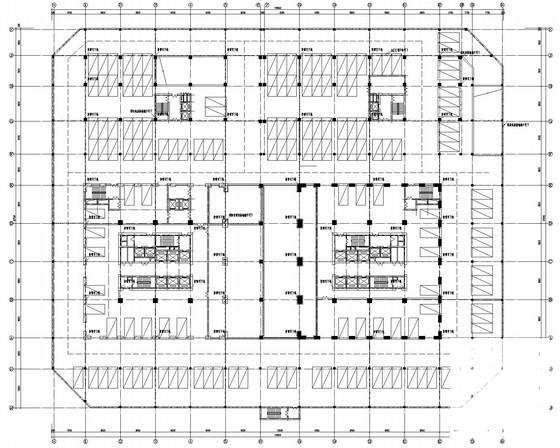

该附件是山西]32层大型办公楼全套电气施工图纸（含楼宇自控系统），总共33张。
项目概要：总占地面积为16502.5平方米，建设总规模为146282.91平方米。建筑类别为：餐饮，娱乐，健身，会议，商业，酒店，办公等。该工程为一类超高层民用公共建筑，地下三层，地上三十层，建筑总高度144.65米。地下三层为车库和设备用房，层高3.9米；地下二层为车库和设备用房，层高3.9米；地下一层为车库、设备用房和酒店配套设施附属用房，层高3.9米（局部层高5.8米）；一层为酒店大厅、大堂吧、酒店商业，酒店附属用房和设备用房，层高5.4米；二层为餐饮和设备用房，层高高5.0米，三层为大小宴会厅，层高5.0米；四层为休闲娱乐(KTV和酒吧)，层高为5.0米；五层为餐饮包间，层高5.0米；六层为会议中心，层高7.2米；七层为游泳、洗浴、健身、美容，层高5.0米；八层为避难层兼设备层，层高3.3米；九~二十三为客房，层高4.05米；二十四层为避难层兼设备层，层高3.3米；二十五层~三十层为客房层，层高4.05米；三十一层为总统套房，层高4.90米；三十二层为行政酒廊层，层高4.90米；顶层为电梯机房和消防水箱,电梯机房层高为4.9米，水箱间层高3.6米。

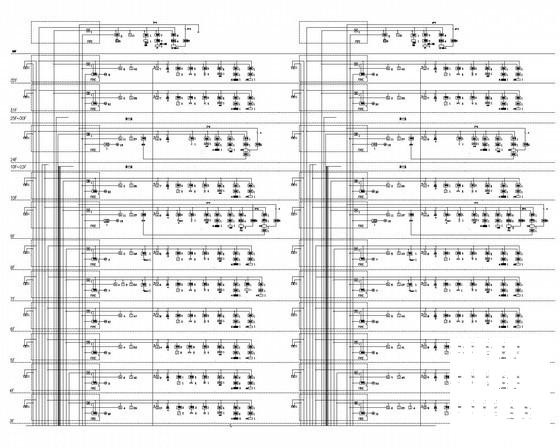

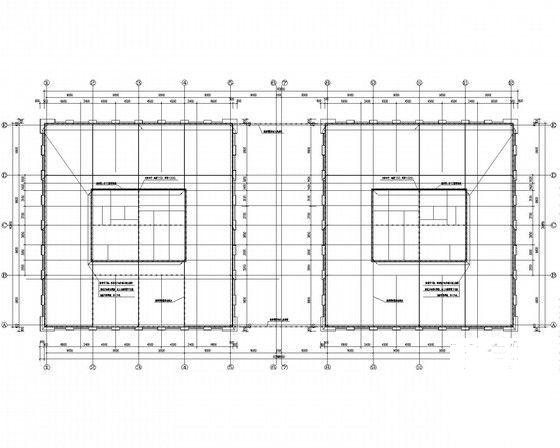

设计范围：该资料包括：火灾自动报警及联动系统、语音和数据综合布线系统、有线电视系统、安防监控系统和楼宇自控系统。照明与电力供配电系统、防雷与接地系统和漏电火灾报警系统。
......
，共33张。
