10397平米大型厂房强电系统施工图纸

搜索更多资源
  • 建筑类别：工业建筑,其他
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：10397.02平方米
  • 图纸设计深度：施工图
  • 参考图纸：20张
  • 设计年代：近代
  • 负荷等级：三级
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它

附件详情

  • 1、电气设计说明
  • 2、 竖向配电干线 图
  • 3、综合布线示意图
  • 4、低压配电系统图
  • 5、动力平面图
  • 6、照明平面图
  • 7、应急照明平面图
  • 8、 防雷平面图
  • 9、基础接地平面图
  • 10、接地平面图
  • 11、 弱电平面图
  • 12、电气平面图

附件详情

该附件是大型厂房强电系统施工图纸，共20张。
项目概要：厂房一层，火灾危险性等级为戊类，办公用房两层。总建筑面积为10397.02m。
设计范围：厂房配电系统设计，防雷接地系统，应急照明设计，照明设计，综合布线设计。
......
近代，共20张。

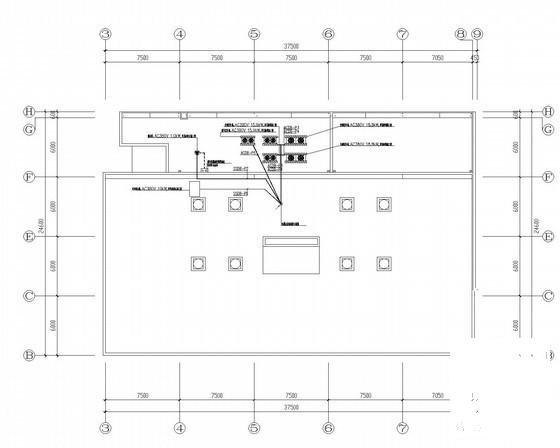

办公楼屋顶电气平面图

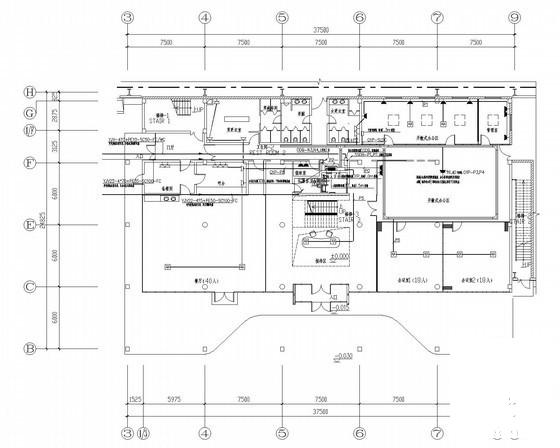

办公楼一层动力、照明平面图

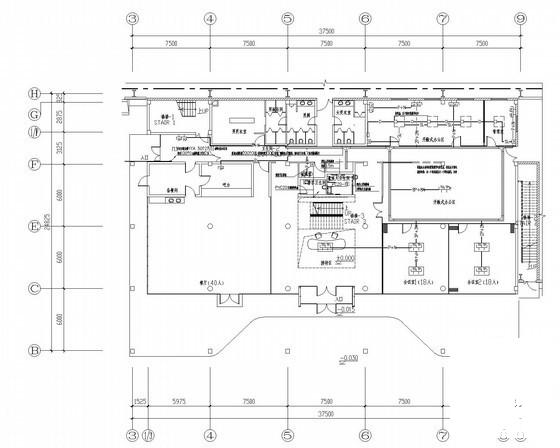

办公楼一层弱电、空调平面图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

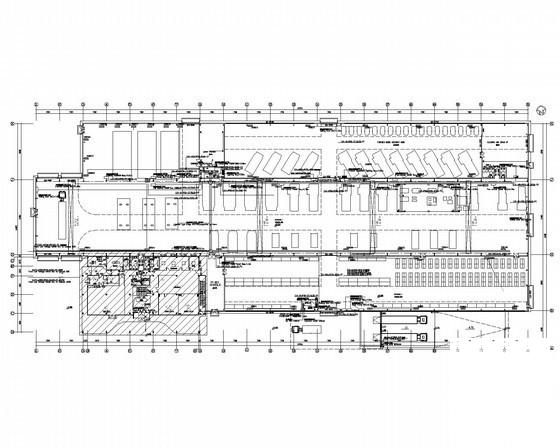

  • 大型厂房施工 - 1
    大型厂房施工 - 1
  • 大型厂房施工 - 2
    大型厂房施工 - 2
  • 大型厂房施工 - 3
    大型厂房施工 - 3
  • 大型厂房施工 - 4
    大型厂房施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
