173700平米3层厂房强电系统施工图纸

附件详情

该附件是大型厂房强电系统施工图纸（含动力站），总共25张。

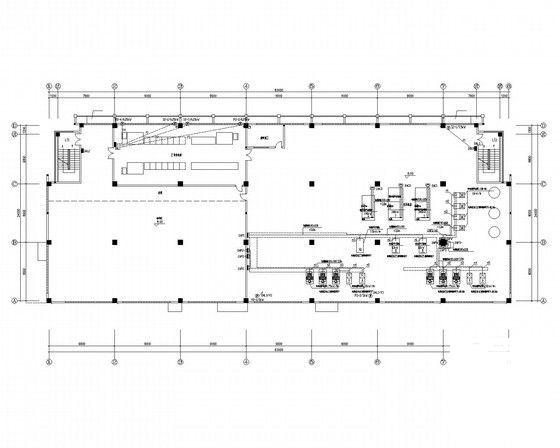

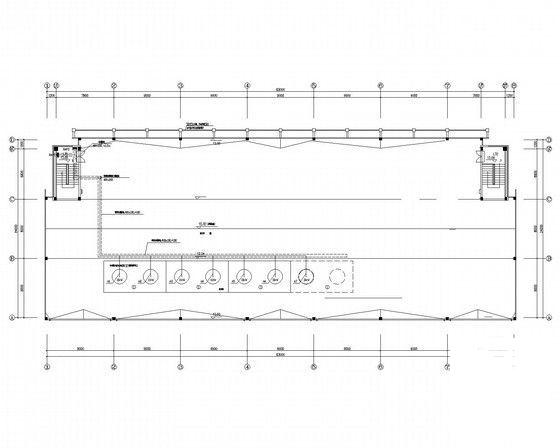

本项目由主厂房、动力站（空压、冷冻、变电所）、水处理站（纯水、废水）、办办公楼、食堂、宿舍楼、门卫等组成，总建筑面积约17万平方米，其中本期建筑面积约为11.6万平方米。主要生产电路板。其中本单项工程为9号建筑（动力站），共两层，一层为变电所（含柴油发电机房）及冷冻站，二层为空压机房及机械维修房，总建筑面积为1541m2,高度13.5m，不含爆炸性危险环境场所，柴油发电机房内储油间为火灾危险场所。

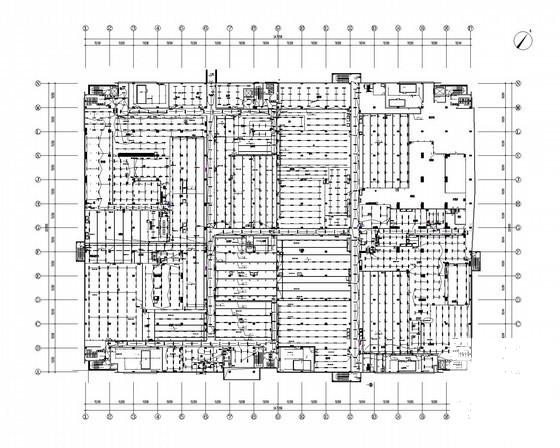

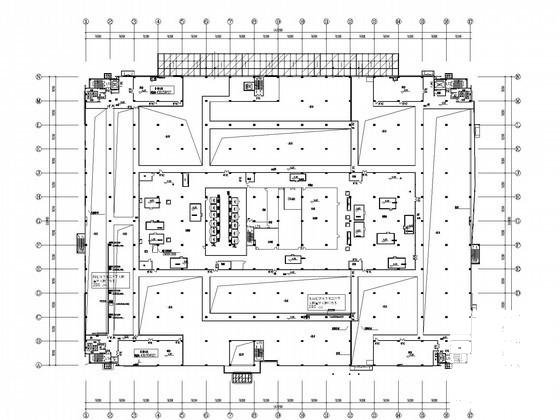

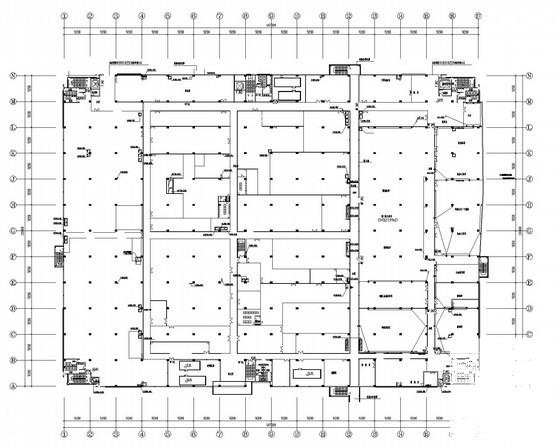

本单项工程为2号建筑（生产厂房），为丙类火灾危险环境建筑，主体部分三层，一层含有夹层，用作设备层，厂房高22米，长148米，宽110米，建筑面积约5.77万平方米。本厂房主要生产电路板，其中棕化、PP开料、铆钉区、外图、曝光、蚀刻、光绘及字符等区域为洁净区，无爆炸危险环境场所。
该资料内容：供配电、电力及照明、自动控制、防雷及接地等。
