8层医疗大楼强电系统CAD施工图纸

资料简介
赚取积分

建筑类别：医疗建筑
建筑高度：高层建筑
建筑设计面积：21000平方米
建筑地上层数：8层
建筑地下层数：3层
设计阶段：施工图设计
参考图纸：50-100张
负荷等级：一级负荷
防雷等级：二级
接地方式：TN-S
设计内容：电气设计说明,高压配电系统, 竖向配电干线系统,低压配电系统, 配电箱系统 ,动力配电系统,照明配电系统,建筑物防雷接地,控制原理图

附件详情

一、电气设计说明
二、高压配电系统图
三、低压配电系统图
四、竖向配电干线系统图
五、变电所电气设计
六、配电箱系统图
七、照明平面图
八、插座动力平面图
九、防雷接地平面图

附件详情

本稿件是八层医疗大楼强电系统全套施工图纸，工程总建筑面积约为2.1万平方米，建筑高度为35.10m。主体建筑地下3层；地上8层，该项目属于一类建筑。结构型式为框架-剪力墙结构，筏型基础。
强电系统设计包含10kV高压系统、220/380V低压系统、配电箱系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

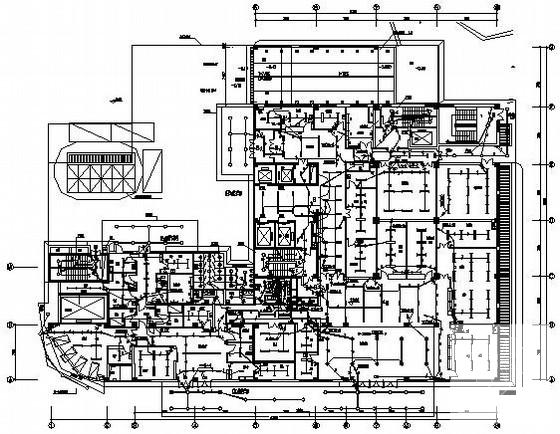

第 1 张图

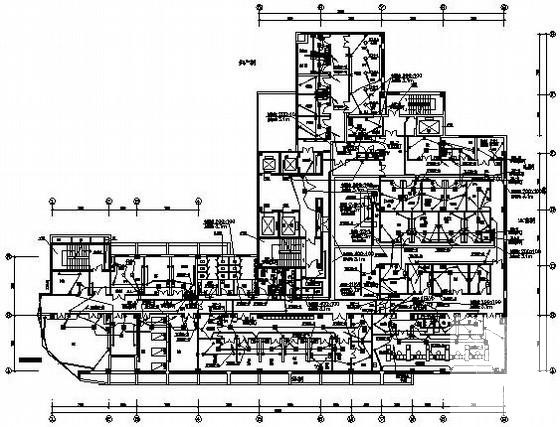

第 2 张图

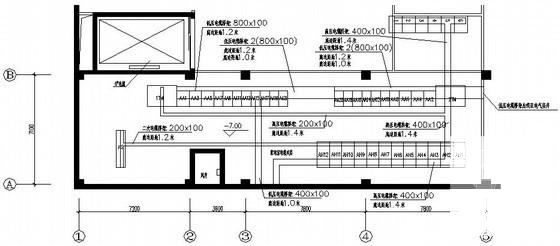

第 3 张图

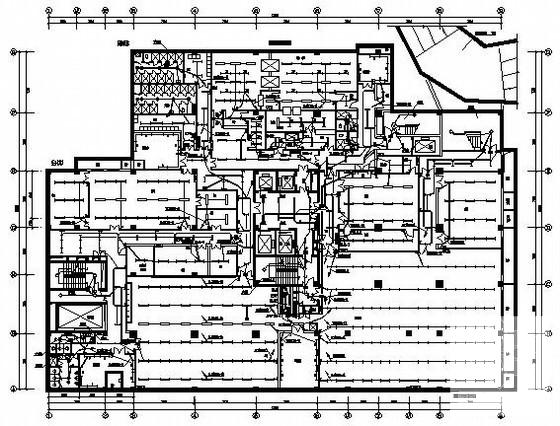

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-10-15
评论次数：0

浏览次数：0
文件大小：3.78 MB

收藏次数：0
文件名称：附件-995856875068557089066.rar
