16层综合楼给排水CAD施工图纸（商业、办公、公寓）

附件详情

资料介绍：该项目地下一层为汽车库，层高为4.6m，地上三层裙房为商业、办公及展览大厅，一层层高5.1m，二~三层层高为4.5m。主楼1#、2#为办公楼，标准层层高3.5m，主楼3#四~二十一层为公寓楼，标准层层高为3.1m，1#建筑高度为95.7m，2#建筑高度为83.6m，3#建筑高度为76.4m，总建筑面积为：62298.86平方米 。

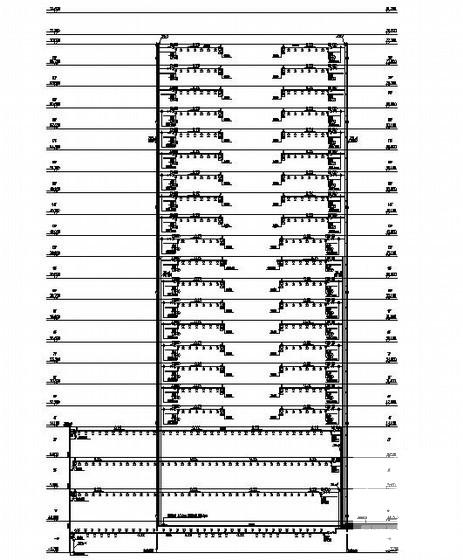

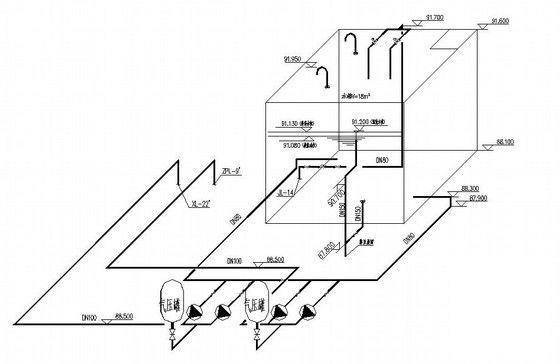

该项目地下车库（除不能用水补救的场所外）和商业部分，办公楼部分，公寓楼公共走廊部分采用湿式喷淋灭火系统，初期消防用水和室内消火栓系统共用屋顶高位水箱，消防水池和室内消火栓系统共用，地下室水泵房设专用喷淋水泵2台。湿式报警阀安装在地下室消防泵房内，报警阀前管道连成环状管网，在此环网上接水泵结合器3套。

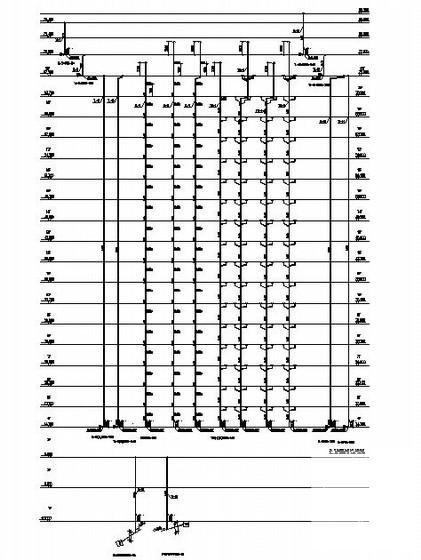

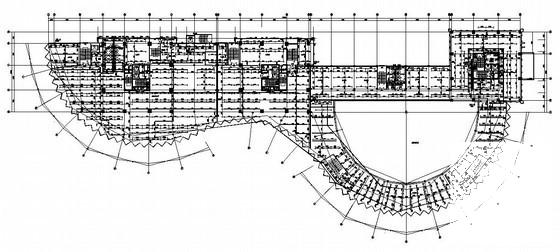

设计内容：建筑物内的给水、排水、消防给水管道、自动喷水灭火系统及小型给水排水构筑物。室外管网及总水表井至城市给水管和该项目最后一个污水检查井至城市污水检查井之间的管道另行设计。系统设计等。


，图纸共43张。
