9层商业综合楼给排水全套CAD施工图纸
- 设计说明：有
- 建筑类别：商业,宾馆,娱乐,餐饮
- 建筑高度：高层建筑
- 建筑结构形式：钢筋混凝土结构
- 地上层数：9层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,水池
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,水泵,卫生间,阀门管件
- 热水供应方式：集中热水供应
附件详情
- 资料目录
- 设计说明、材料表
- 水系统原理图
- 水系统局部透视图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五~六层给排水平面图
- 七~八层给排水平面图
- 九层给排水平面图
- 屋面给排水平面图
附件详情
该项目为商业楼，共九层。耐火等级二级，火灾危险等级为中级。该项目为单体设计，底层平面图中的管线设计至室外化粪池，室外给排水构筑物等在总图上确定（已有设计的除外）。该项目±0.000相当于黄海高程现场确定，室外地坪标高-0.500。该项目设计内容包括：给水系统，热水系统，排水系统, 消火栓系统,喷淋系统。
编制于2012年，共12张图。
四层给排水平面图
水箱透视图
水系统原理图

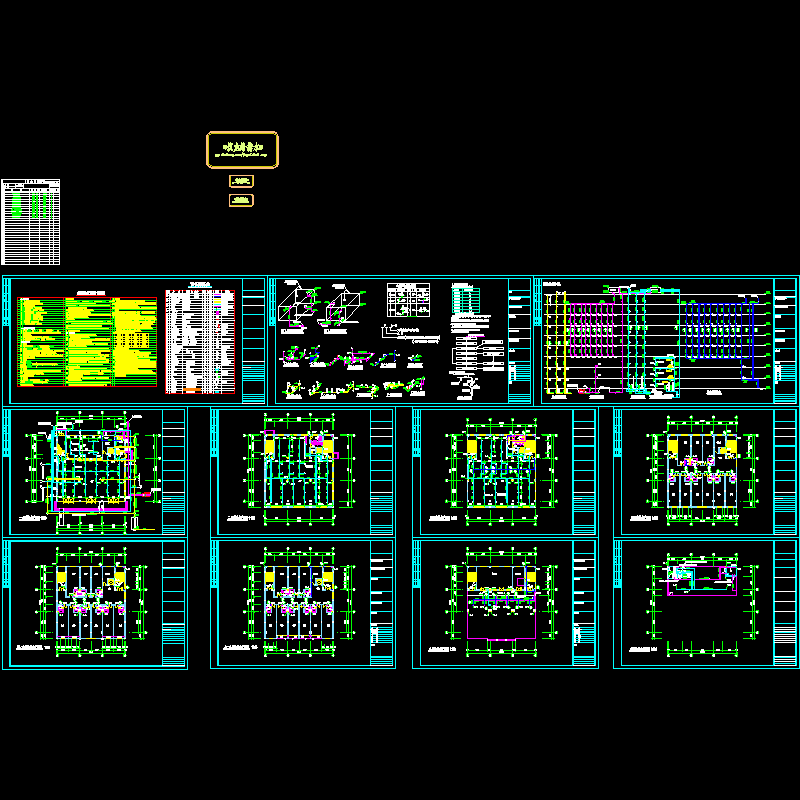

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.61 MB
- 收藏次数：0
-
文件名称：
附件-995860965096658786058.rar
