酒店办公综合楼暖通空调设计CAD施工图纸(平面布置图)

  • 采暖系统:散热器供暖
  • 水系统:单式泵,变流量,双管制
  • 节点大样:风机盘管,空气处理机组
  • 项目所在地:内蒙古
  • 附件设计说明:有
  • 建筑类别:办公,商业,宾馆,酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,其它
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统

附件详情

  • 设计与施工说明
  • 主要设备材料统计表
  • 负一层通风平面图
  • 空调通风平面图
  • 空调水路平面图
  • 通风平面图
  • 屋顶设备 平面布置图
  • 负一层采暖及空调主管路平面图
  • 空调供回水主管路系统图
  • 采暖系统图

附件详情

稿件为内蒙古某酒店办公综合楼暖通空调设计施工图;本建筑地上6层,地下1层。设计范围为该建筑中央空调、通风、防排烟及采暖设计。
除一层超市、一层门厅(餐饮、普通顾客)、二层餐厅及六层多功能厅采用全空气空调方式外其它所有空调房间均采用风机盘管加新风的空调方式;全楼共设置新风系统11个。

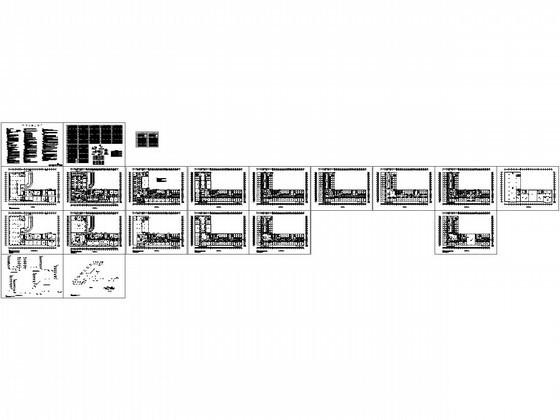

,图纸共19张。

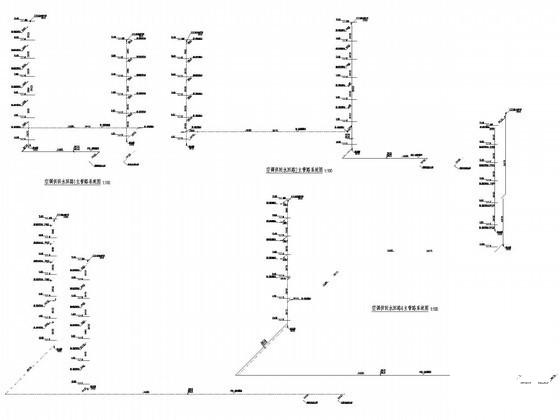

空调供回水管路系统图

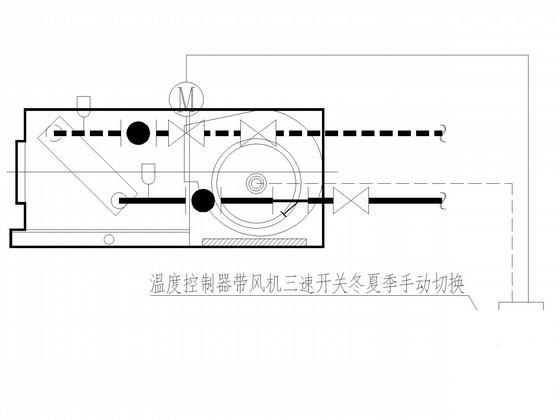

风机盘管自动控制示意图

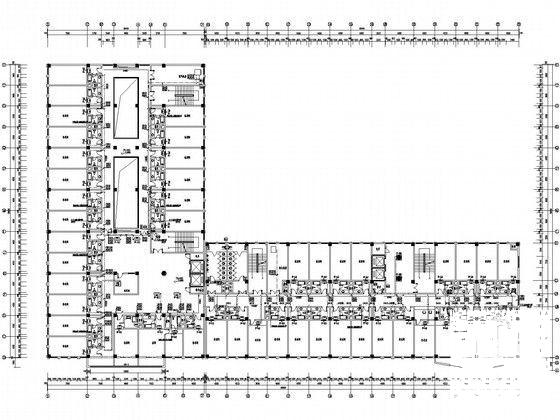

空调水管平面图

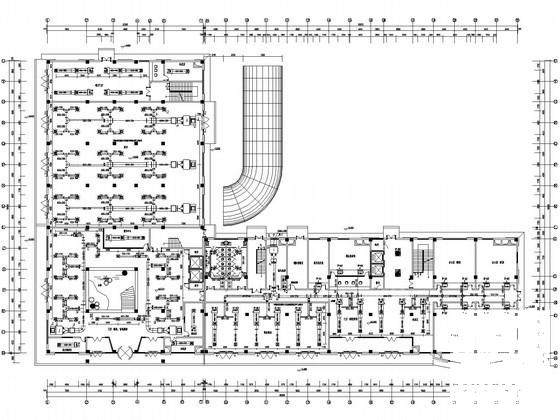

大型酒店中央空调设计图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 酒店办公综合楼暖通空调设计CAD施工图纸(平面布置图) - 1
    第 1 张图
  • 酒店办公综合楼暖通空调设计CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 酒店办公综合楼暖通空调设计CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 酒店办公综合楼暖通空调设计CAD施工图纸(平面布置图) - 4
    第 4 张图
  • 酒店办公综合楼暖通空调设计CAD施工图纸(平面布置图) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
