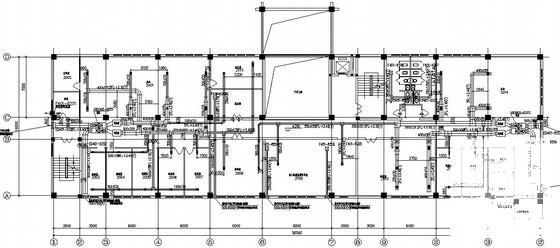

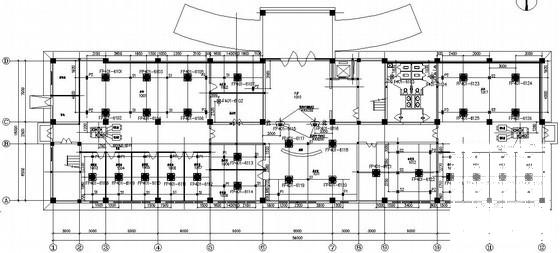

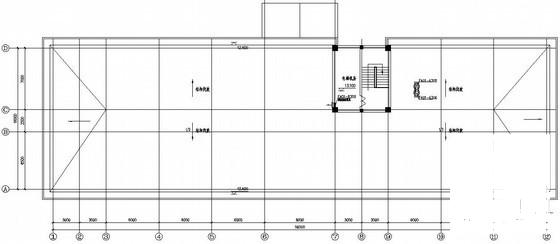

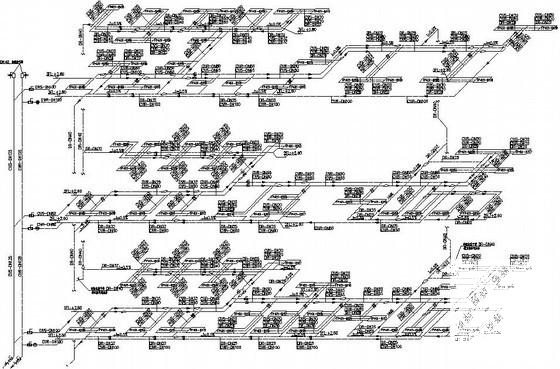

办公楼空调通风系统设计CAD施工图纸(平面布置图)

附件详情

本项目为江苏某制药有限公司医药原料药新建项目办公楼；此建筑物为三层结构，层高为4.2米；屋顶为坡屋面； 建筑物防火等级为丙类。
设计内容：一至三层舒适性空调系统设计和通风系统设计。一至三层房间均设置舒适性空调，采用风机盘管系统+独立新风系统。新风系统采用全热交换器；办公楼厕所，员工活动室兼图书室，茶水间根据要求设置天花板管道式排气扇进行通风换气。
冷热媒：空调冷媒采用+7°c/+12°c的冷冻水，空调冷冻水来自室外管网；空调热源采用+50°c/+60°c的热水，空调热水来自室外管网。


，图纸共26张。
