3层医药厂房暖通空调设计CAD施工图纸(平面布置图)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:61张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 送风方式:散流器送风
  • 节点大样:空气处理机组,管道支吊架
  • 项目所在地:四川

附件详情

  • 施工、设计总说明
  • 主要设备一览表
  • 管道材料一览表
  • 洁净区送风管平面图
  • 通风、防排烟平面图
  • 排风管 平面布置图
  • 施工设计图

附件详情

一、项目概要
本项目为一化学原料药车间暖通空调设计。此建筑物共三层,一层层高5.5m,二、三层层高7.5m。甲类厂房,建筑物耐火等级二级......
二、设计内容
1、主要内容:①洁净空调系统设计;②舒适性空调系统设计;③通风系统设计;④防排烟系统设计......
2、冷热源及空调水系统:净化空调冷媒采用7/12°C冷冻水来自厂区冷冻站。空调加热热媒采用蒸汽,空调加湿采用蒸汽......
3、空调风系统:送回风方式采用顶送、下侧回方式,舒适性空调采用变制冷剂流量(VRV)+新风系统......
4、通风排样系统:非洁净区排风采用管道换气扇、轴流风机、柜式离心风机,换气次数8次/h;超过20米的内走道设置机械排烟系统,机械补风系统......


,图纸共61张。

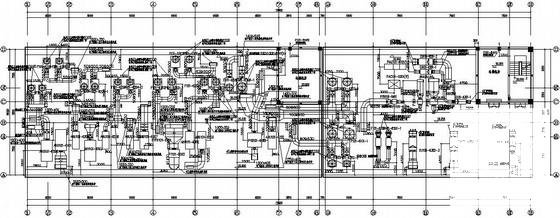

风管平面布置图

冷凝水管平面布置图

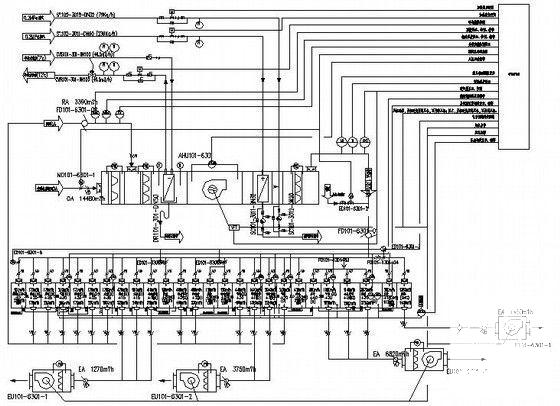

暖通空调安装流程图

施工设计图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

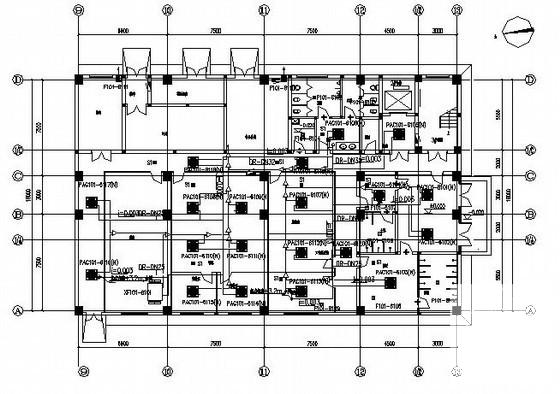

  • 3层医药厂房暖通空调设计CAD施工图纸(平面布置图) - 1
    第 1 张图
  • 3层医药厂房暖通空调设计CAD施工图纸(平面布置图) - 2
    第 2 张图
  • 3层医药厂房暖通空调设计CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 3层医药厂房暖通空调设计CAD施工图纸(平面布置图) - 4
    第 4 张图
  • 3层医药厂房暖通空调设计CAD施工图纸(平面布置图) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
