4层框架结构医药生产厂房结构施工图纸平面布置图

建筑类别：医疗,工业建筑

厂房建筑高度类型：多层厂房

建筑地上层数：4层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：桩基础

结构安全等级：一级

地基基础设计等级：甲级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

雪压：0.2kN/平方米

参考图纸：19张

设计年代：近代

该项目一二层为生产车间，三层以上为厂房，建筑的嵌固端设置在基础顶面,结构为框架结构。地上层数为4层，建筑高度23.500m，该项目最低抗震设计性能目标为：“小震不坏”、“中震可修”、“大震不倒”。持力层中风化中风化白云岩,fak=2000KPa，根据地勘报告不考虑地下水影响。地下水对钢筋有微腐蚀性，施工单位施工时应采取相应的防腐措施；该项目采用桩基础。雪荷载：基本雪压So=0.20KN/平方米，基本风压为0.3KN/平方米，地面粗糙度为B类，抗震设防烈度为6度，建筑结构安全等级为一级，地基基础设计等级为甲级。

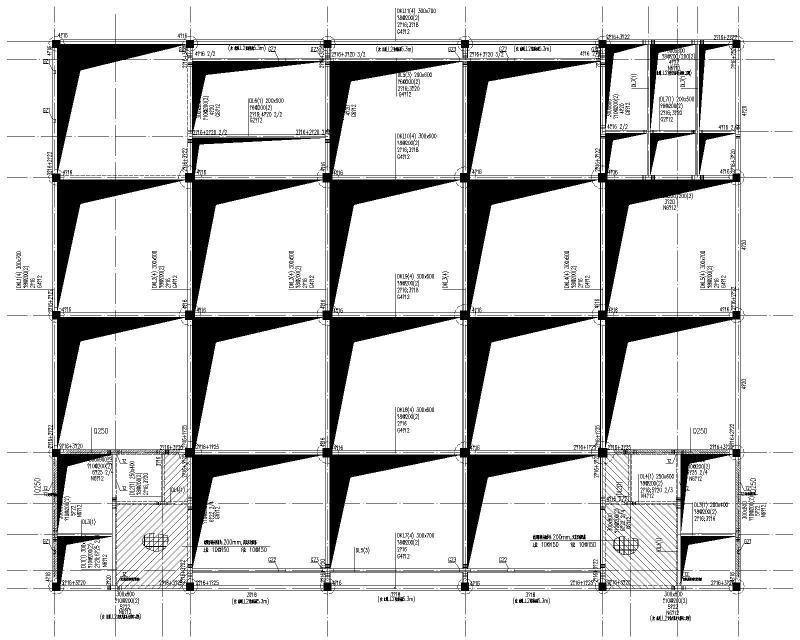

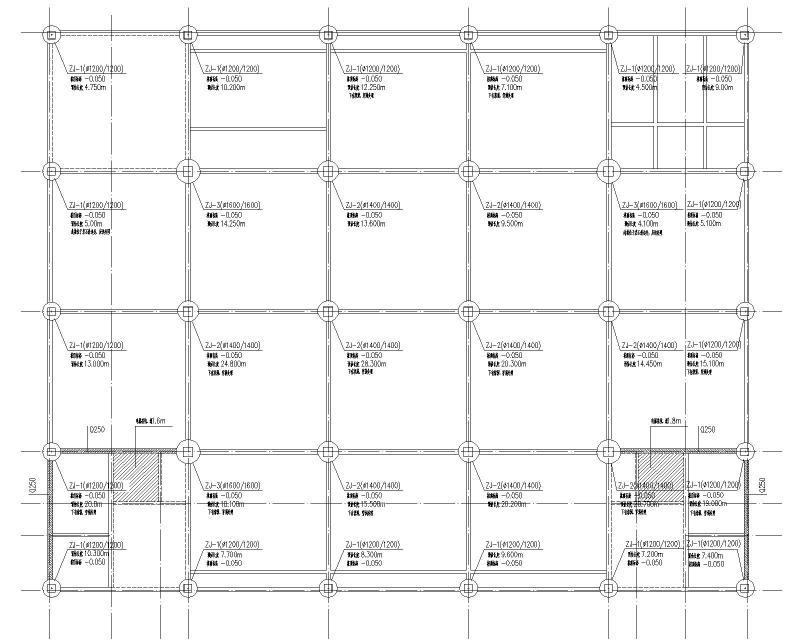

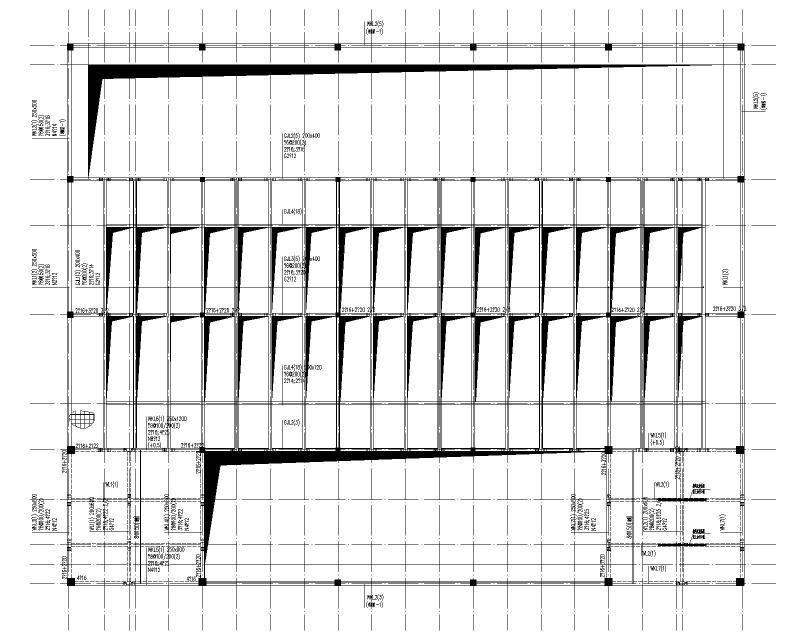

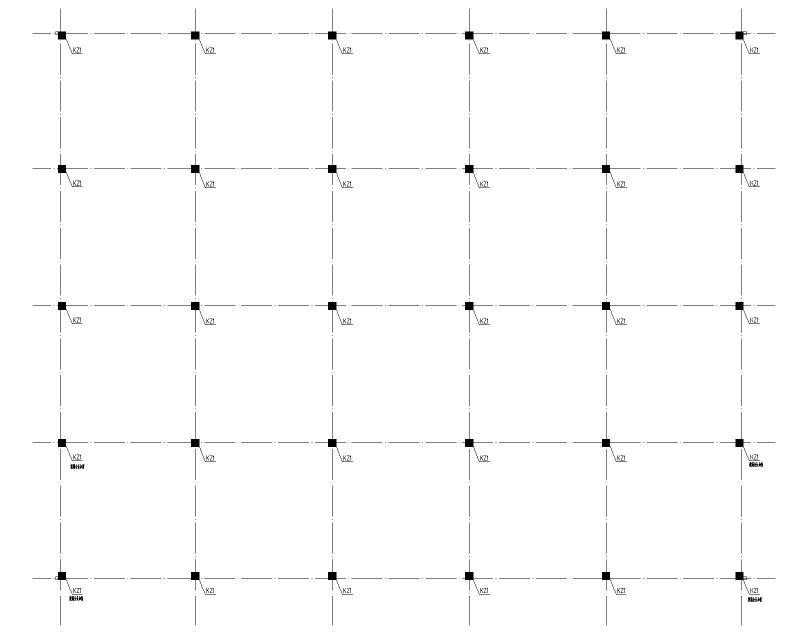

包含：机械钻孔灌注桩设计说明，基础平面布置图，地梁平法施工图，基顶~7.950m标高柱平法施工图，7.950~14.450m标高柱平法施工图，14.450~23.450m标高柱平法施工图，屋面层梁平法施工图，屋面层板平法施工图等，共计19张。
