3层桁架结构医药公司生产中心施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.75kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
深圳某医药公司生产中心图纸
该资料包含：钢结构设计总说明、地脚螺栓布置图、各层平面结构图、三层平面结构图和GR轴线平台设备埋件图、天窗结构平面图和GR轴线平台结构平面图、屋面梁及支撑平面图、屋面檩条及天沟平面图、剖面图、LT结构图、
节点图
。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

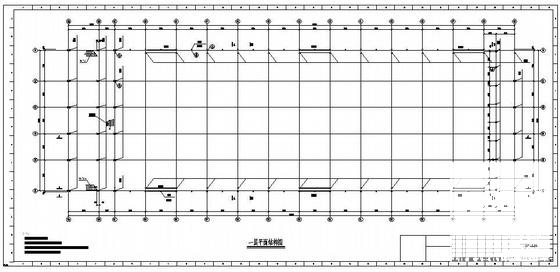

桁架结构施工图 - 1 -

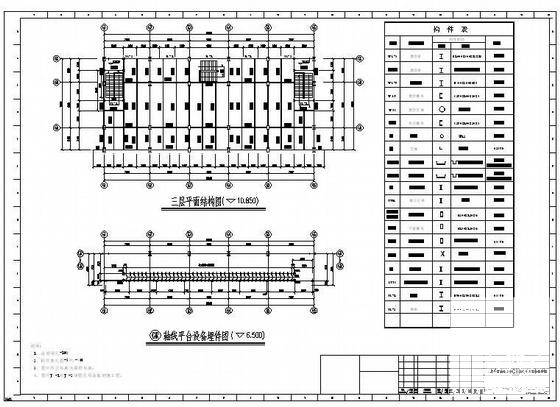

桁架结构施工图 - 2 -

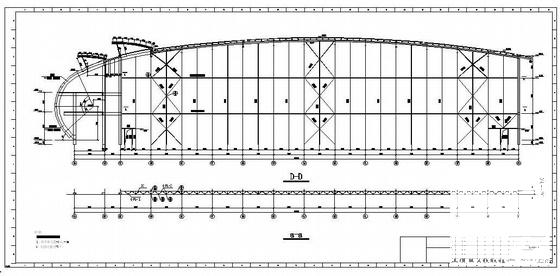

桁架结构施工图 - 3 -

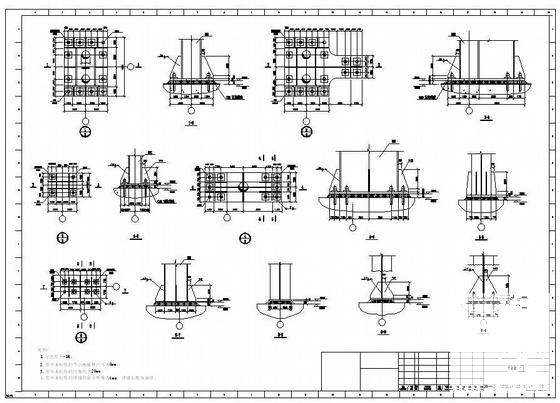

桁架结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：2.53 MB
- 收藏次数：0
-
文件名称：
附件-995878579789708778765.rar
