悬挑空间桁架结构奥体中心体育场钢结构CAD施工图纸

附件详情

该附件为奥体中心体育场钢结构子项工程，体育场挑棚采用悬挑空间桁架结构，钢结构罩棚整体呈弧形，罩棚最宽处54米，最窄处28米，罩棚由68榀主桁架和部分联系次桁架和系杆组成，结构安全等级为一级，抗震设防烈度为7度。

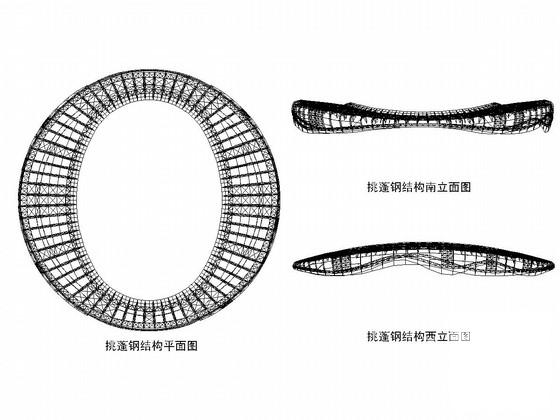

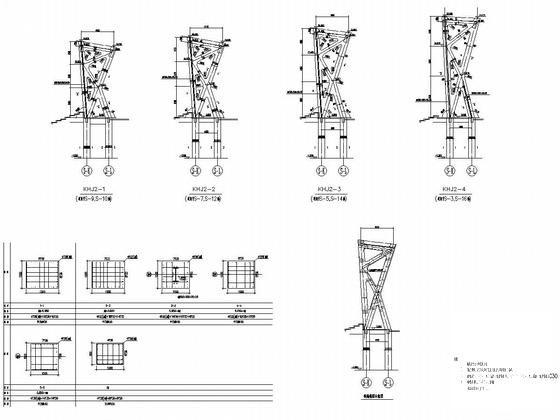

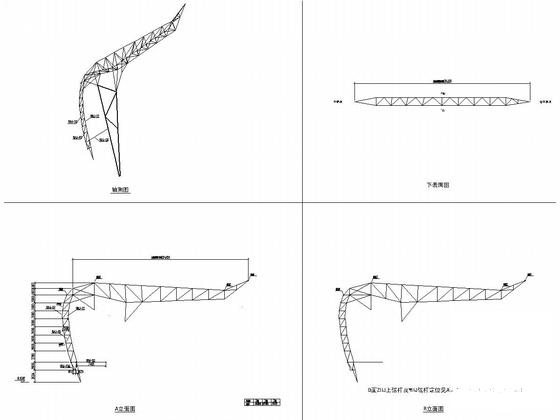

该资料包含：钢结构屋盖设计总说明，体育场挑蓬钢结构体系构成图，挑蓬钢结构预埋件及支座平面布置图，挑蓬钢结构 平面布置图 ，挑蓬钢结构尾部示意图，杆件轴线尺寸定位图，屋面环向联系杆件示意图，尾部局部加强区示意图， 节点详图 等共计67张图。
