5层框架结构医药公司公用工程楼建筑结构施工大样图

附件详情

该项目是医药公司生产基地公用工程楼，地上5层（局部6层），框架结构，占地面积：1841.75平方米，建筑设计面积：7779.25平方米，总长度为53.90m，总宽度为 36.50m，基础形式为桩基+承台+独立基础。基础设计等级为乙级，7度设防。

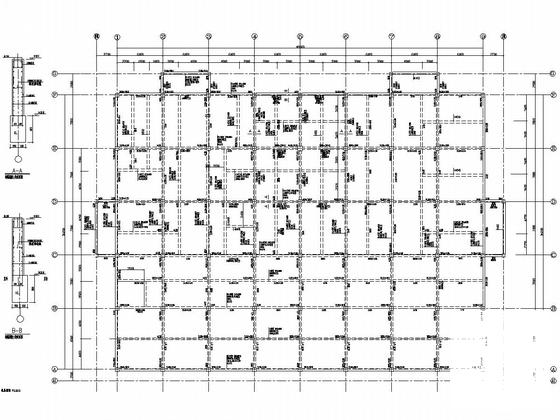

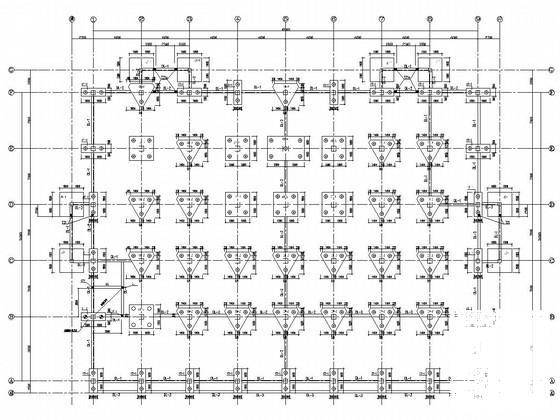

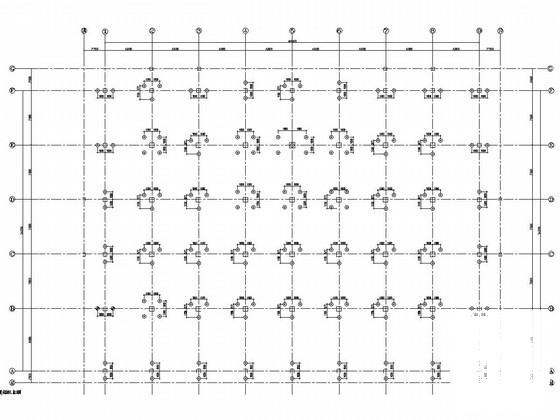

结构专业该资料包含：结构设计总说明，桩平面布置图，承台平面布置图，基础大样图，柱 平面布置图 ，楼面梁结构图，楼面板结构图，楼梯结构图等共计30张图。

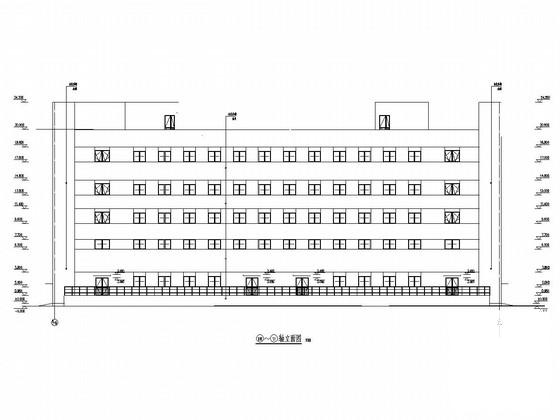

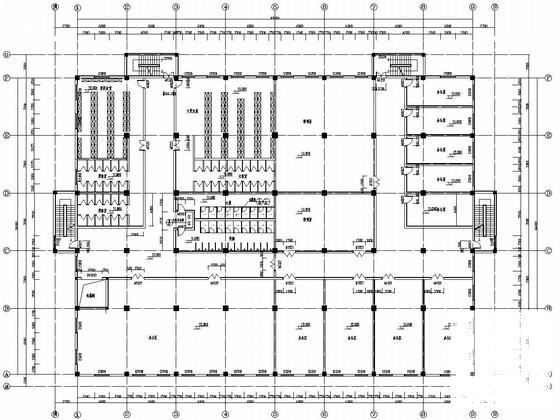

建筑专业该资料包含：建设设计总说明，平面图，立面图，剖面图等共计13张图。
