7层框架剪力墙结构金融营业办公用房建筑结构施工图纸

附件详情

该项目是发行库及营业办公用房项目，地上7层，框剪结构，总建筑设计面积：3127平方米，占地面积：1110平方米，抗震设防烈度为7度，采用预应力静压管桩基础，基础设计等级为乙级。

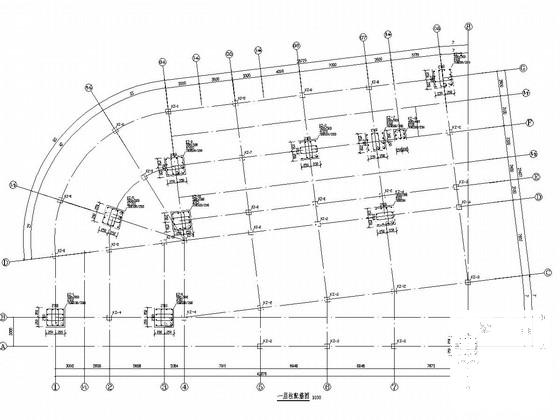

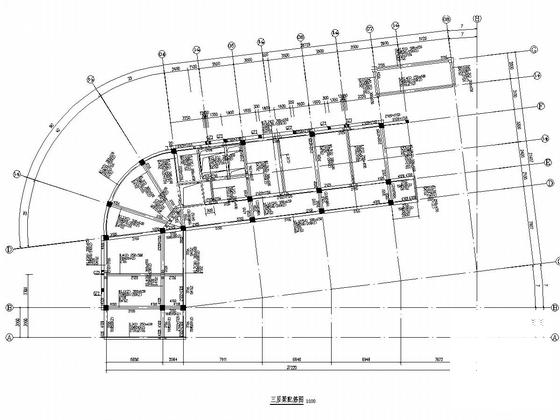

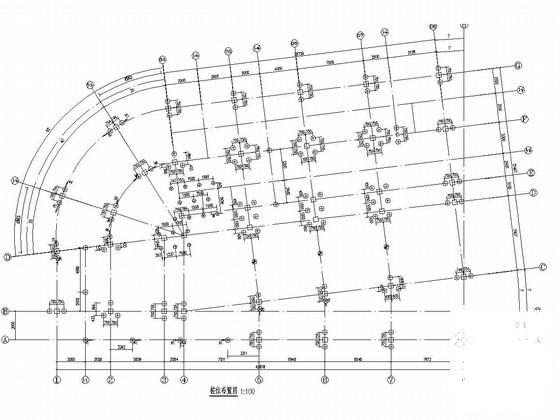

结构专业该资料包含：结构设计总说明，桩位布置图，承台布置图，各层梁配筋图，板配筋图，柱布置图，剪力墙布置图，节点详图，电梯井剪力墙配筋图，楼梯图等共计38张图。

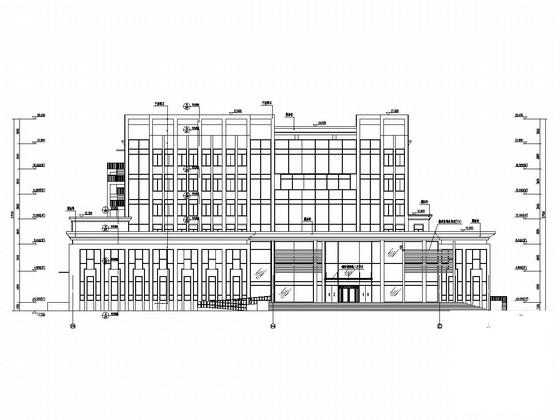

建筑专业该资料包含：建筑设计说明，门窗详图，平面图，立面图，剖面图，卫生间详图，电梯详图，节点详图等共计29张图。
分享投稿时间：近几年3月。
