4100平米6层框架结构住宅楼建筑结构施工大样图

附件详情

该项目是安徽某住宅楼项目，地上6层，局部7层，框架结构，总建筑设计面积：4097.69平方米，阁楼面积：223.95平方米，建筑设计结构形式为框架结构，结构嵌固端所在位置为地库顶板。基础采用筏板基础，基础设计等级为乙级，抗震设防烈度为7度。

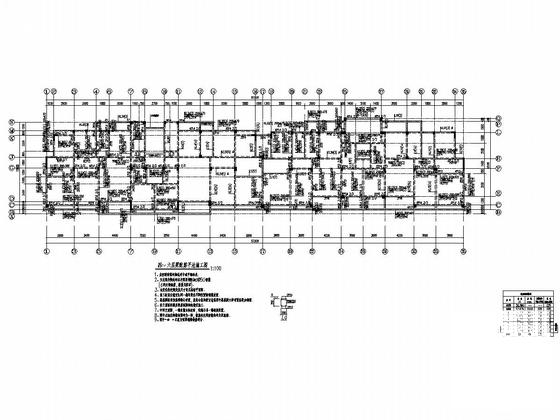

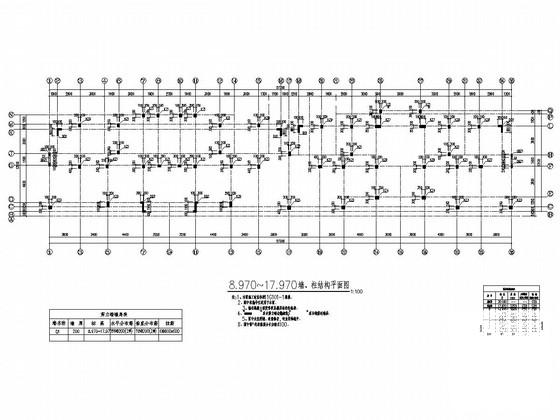

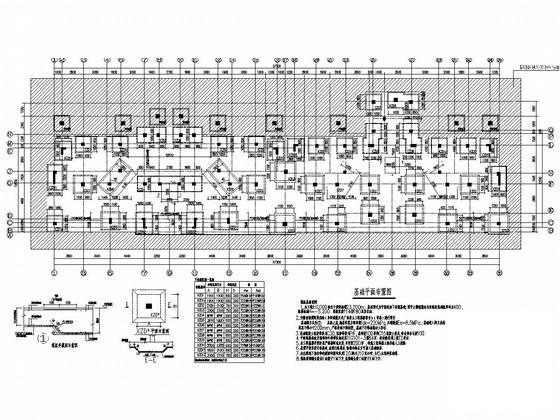

结构专业该资料包含： 结构设计说明 ，基础大样图，墙、柱结构平面图，墙、柱配筋表，各层梁板配筋图，楼梯图等共计27张图。

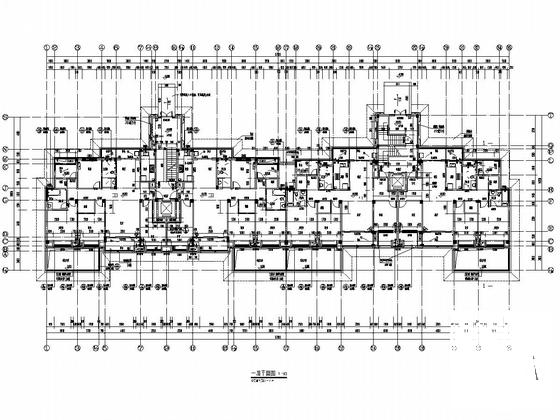

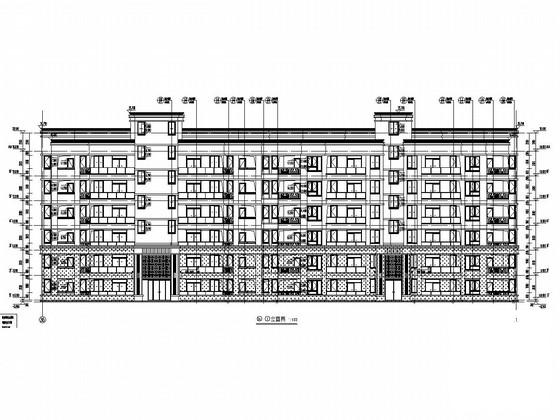

建筑专业该资料包含：建筑设计说明，建筑节能设计一览表，建筑构造统一做法表，平面图，立面图，剖面图，户型详图，楼梯大样，墙身大样，门厅详图等共计19张图。
分享投稿时间：近几年5月。总计46张图。
