3层框架结构办公楼建筑结构施工大样图

附件详情

该项目是鞋业公司办公楼项目，地上三层，局部四层，框架结构，总建筑设计面积：2315平方米，占地面积：730平方米，柱下独基，基础设计等级为丙级，抗震设防烈度为6度。

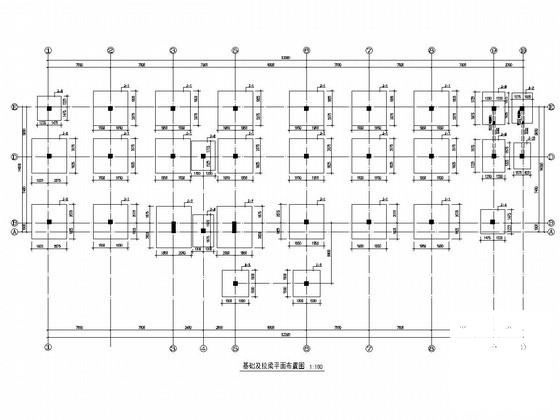

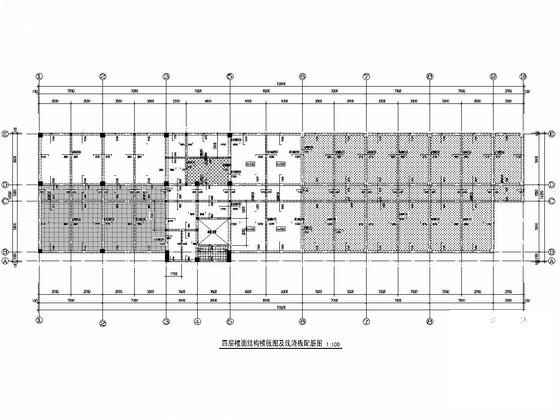

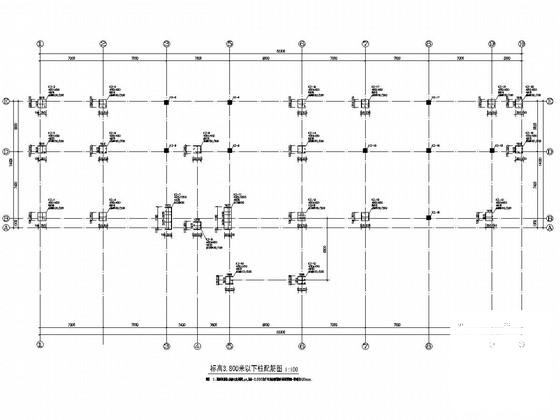

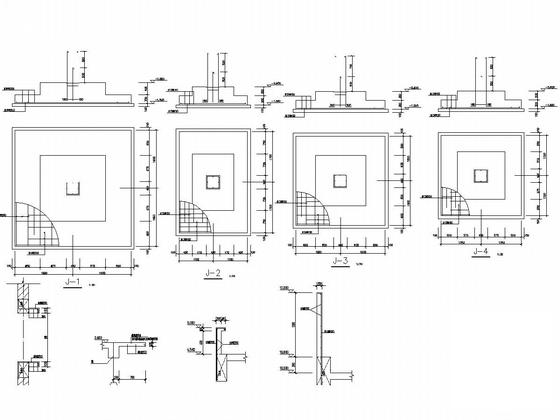

结构专业该资料包含：结构设计总说明，基础及拉梁 平面布置图 ，基础详图，柱配筋图，楼面梁配筋图，楼面结构模板图及现浇板配筋图，共计18张图。

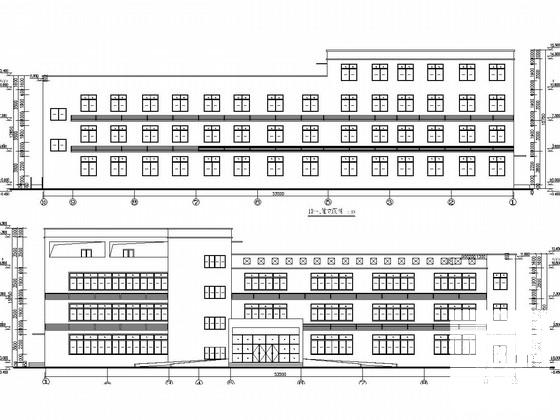

建筑专业该资料包含：施工设计说明，平面图，立面图，剖面图，大样图，卫生间放大图，门窗大样，共计12张图。
分享投稿时间：近几年8月。
