3层框架结构法院办公楼结构施工大样图

附件详情

该项目是法院建筑，一层至三层均为办公楼。总建筑面积899平方米，，建筑高度11.1m，该项目结构类型主体为钢筋混凝土框架结构，框架抗震等级为三级抗震。为6度抗震设防地区，人工挖孔桩基础，基础设计等级为丙级。

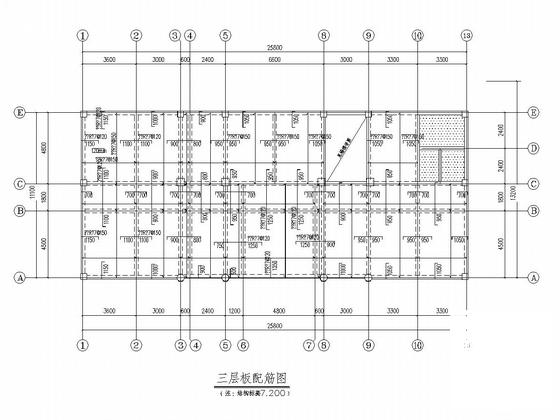

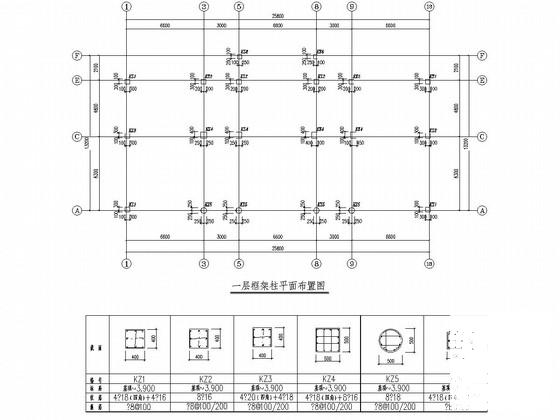

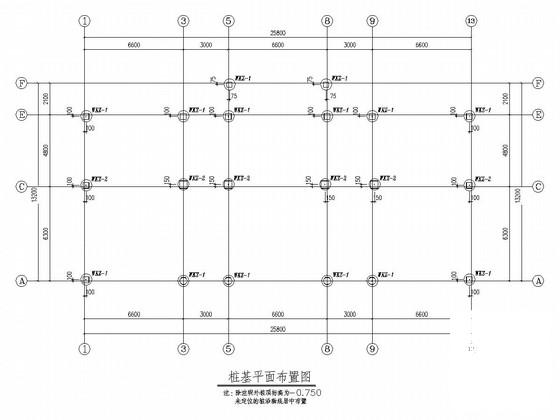

结构专业该资料包含： 结构设计说明 ，基础设计总说明，桩基平面布置图，地梁平面布置图，框架柱 平面布置图 ，梁板配筋图，楼梯大样图等14张图。

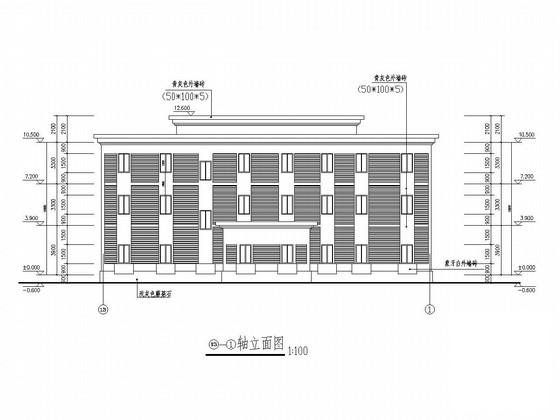

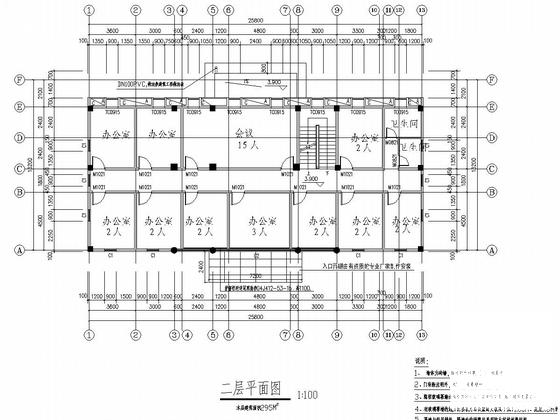

建筑专业该资料包含：建筑设计说明，节能设计说明，总平面图，平、立、剖面图，楼梯和节点大样图，门窗大样图等15张图。
总计29张图。
