地上6层框架结构办公楼结构施工大样图

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑地上层数：6层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：乙级
  • 抗震设防烈度：6度抗震
  • 风压：0.75kN/平方米
  • 参考图纸：22张
附件详情
该附件为河北某办公楼，地上六层，高度为23.3米，结构类型为框架结构，基础类型为独立基础，地基形式为天然地基，6度设防。
该资料包含： 结构设计说明 、独立基础平面布置图、地梁层结构平面布置图、柱表及柱平面布置图、结构平面布置图、板配筋图、楼梯平面布置图、大样图、节点详图等共22张图。

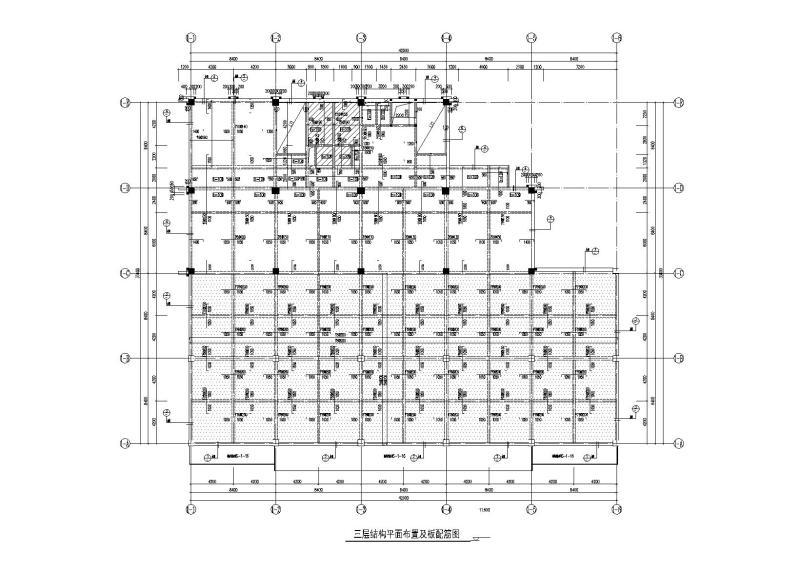

三层结构平面布置及板配筋图

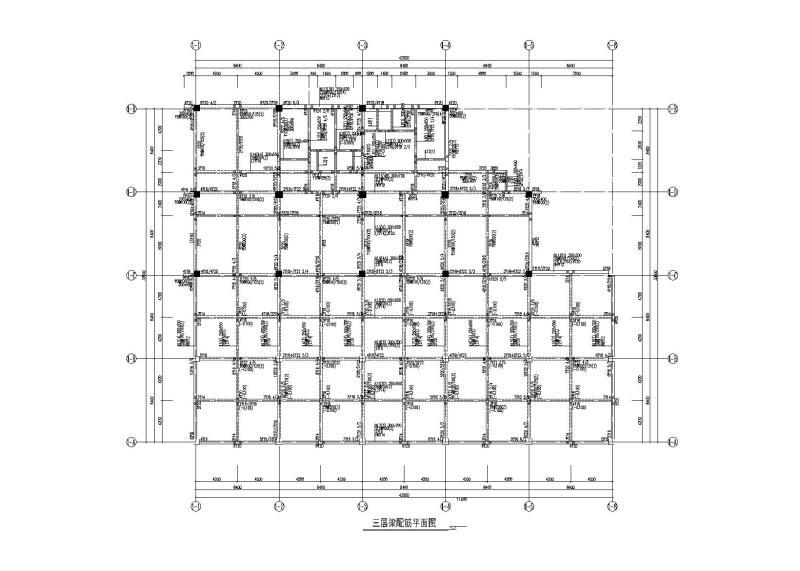

三层梁配筋平面图

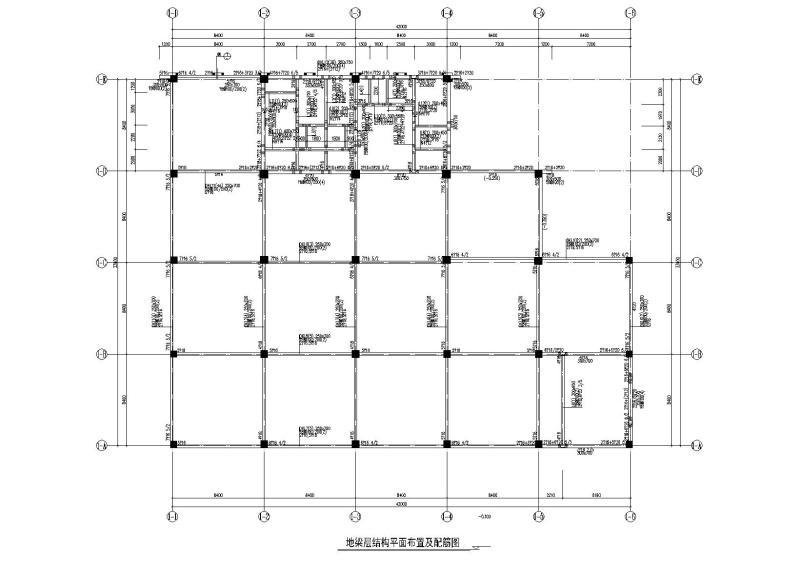

地梁层结构平面布置及配筋图
基础大样2

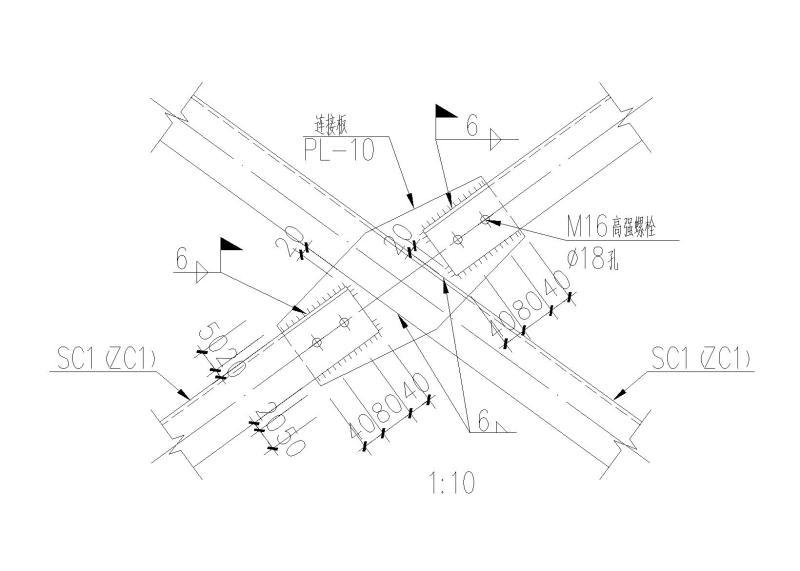

节点详图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 办公楼结构大样 - 1
    办公楼结构大样 - 1
  • 办公楼结构大样 - 2
    办公楼结构大样 - 2
  • 办公楼结构大样 - 3
    办公楼结构大样 - 3
  • 办公楼结构大样 - 4
    办公楼结构大样 - 4
  • 办公楼结构大样 - 5
    办公楼结构大样 - 5
以上是部分截图，请下载附件后查看完整高清内容
