6190平米6层框架结构住宅楼建筑结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.5kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

武汉某开发区全现浇钢筋混凝土结构住宅楼,建筑面积6190平方米,建筑高度18.7m。
全套图纸31张,建筑图包括资料目录、建筑设计说明、建筑做法说明、门窗表、各层平面图、立面图、剖面图、标准户型平面图、构造大样图等。
结构施工图包括资料目录、结构设计总说明、基础平面布置图、桩位平面布置图、桩基平台平面布置图、柱网 平面布置图 、框架柱平法配筋施工图、梁平法施工图、楼面板配筋施工图、楼梯施工图、 节点详图 等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

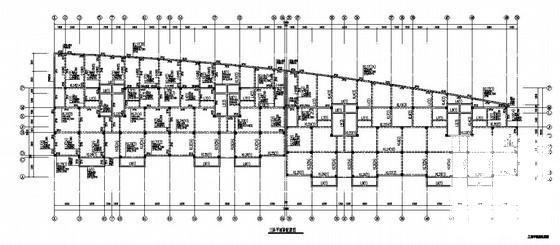

  • 框架结构结构建筑 - 1
    框架结构结构建筑 - 1

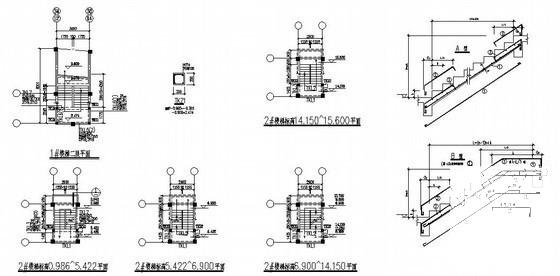

  • 框架结构结构建筑 - 2
    框架结构结构建筑 - 2

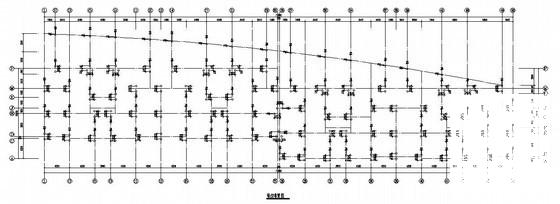

  • 框架结构结构建筑 - 3
    框架结构结构建筑 - 3

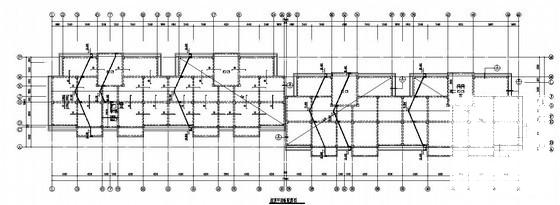

  • 框架结构结构建筑 - 4
    框架结构结构建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
