厂房建筑暖通空调系统设计CAD施工图纸(控制点流程图纸)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,电动压缩式冷水机组
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制
  • 送风方式:散流器送风
  • 项目所在地:吉林

附件详情

  • 设计施工说明
  • 系统带控制点流程图
  • 采暖系统图
  • 采暖平面图
  • 空调机房设备及配管平面图
  • 新风管、回风管及排风管平面图
  • 风量平衡及侧墙风口平面图
  • ....

附件详情

一、项目概要:
项目位于长春市,为一厂房建筑,厂房共一层,层高为6.5米,为丙类厂房。
二、空调系统:
洁净区空调系统送风经过粗、中、高效三级过滤,高效过滤器装在系统末端...
三、排风系统:
1.排风需高出地面15米排放。
2.非生产区域排风采用换气扇、轴流风机及柜式离心风机...
四、采暖系统:
1.厂房靠外墙的房间及吊顶设置采暖系统,系统形式为上供中回水平双管式。
2.热媒为95/70°c热水,由厂区采暖热水管网提供。
3.散热器均采用铜铝复合柱冀型散热器...

图纸共28张。

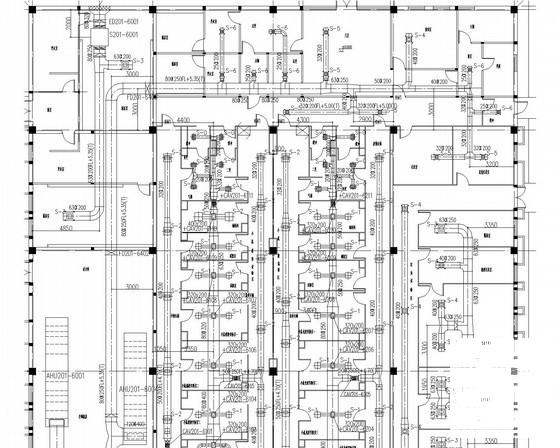

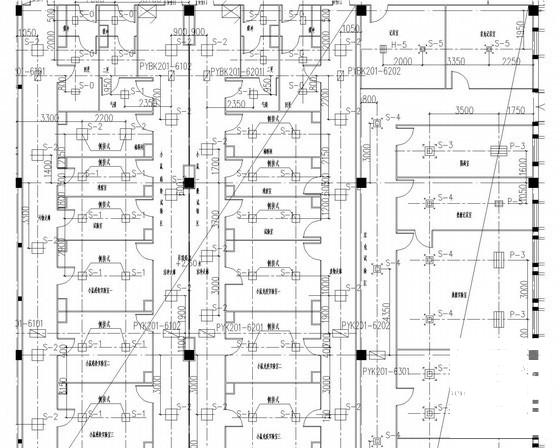

吊顶风口平面图

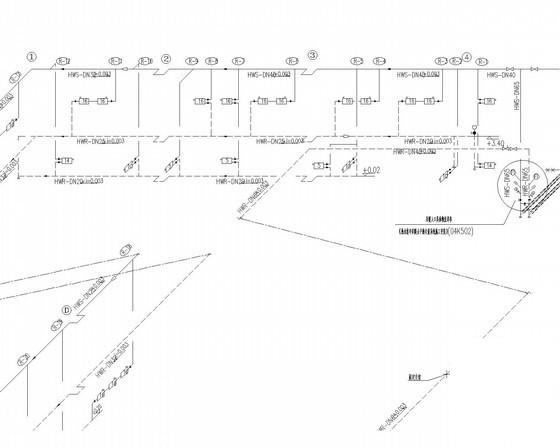

采暖系统图

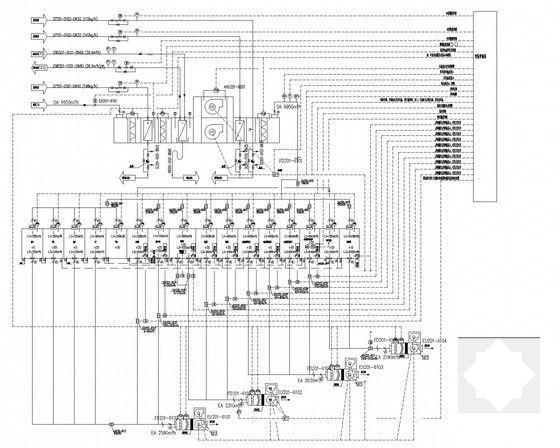

系统带控制点流程图

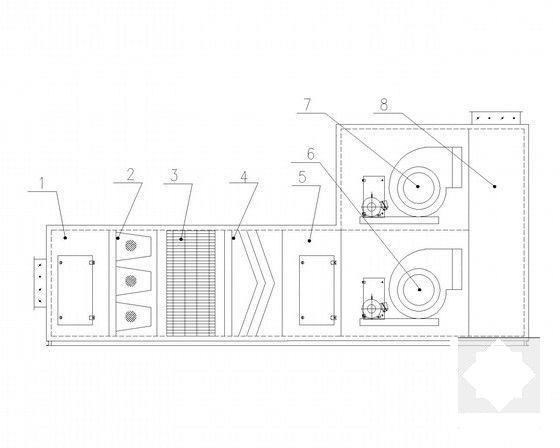

功能段示意图

新风管、回风管及排风管平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 厂房建筑暖通空调系统设计CAD施工图纸(控制点流程图纸) - 1
    第 1 张图
  • 厂房建筑暖通空调系统设计CAD施工图纸(控制点流程图纸) - 2
    第 2 张图
  • 厂房建筑暖通空调系统设计CAD施工图纸(控制点流程图纸) - 3
    第 3 张图
  • 厂房建筑暖通空调系统设计CAD施工图纸(控制点流程图纸) - 4
    第 4 张图
  • 厂房建筑暖通空调系统设计CAD施工图纸(控制点流程图纸) - 5
    第 5 张图
  • 厂房建筑暖通空调系统设计CAD施工图纸(控制点流程图纸) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
