35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目是厂房项目,门式刚架结构,35米跨,总建筑设计面积:1500.96平方米,地上1层,檐口高度:8.2M,抗震设防烈度为6度,吊车选用LDA型电动单梁起重机。
结构专业该资料包含:钢结构设计总说明,钢结构设计总说明,基础平面布置图,基础大样图,预埋定位图,吊车梁 平面布置图 ,屋面结构布置图,柱间支撑布置图,屋面檩条布置图,吊车梁大样图,支撑结构节点图,共计12张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,建筑节点图共计8张图。
分享投稿时间:近几年8月。

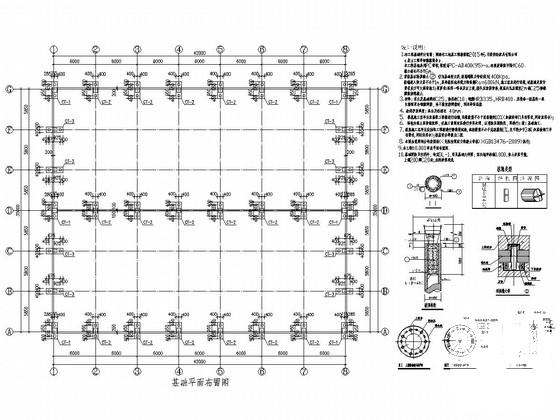

基础平面布置图

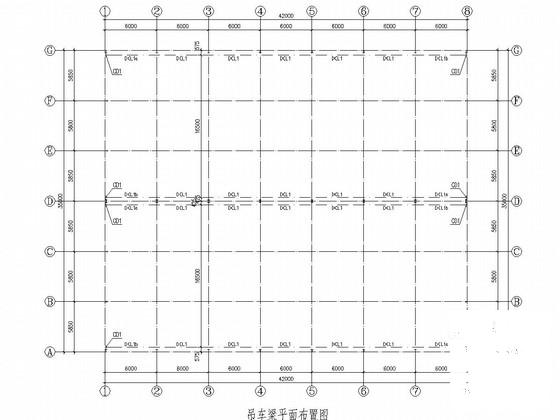

吊车梁平面布置图

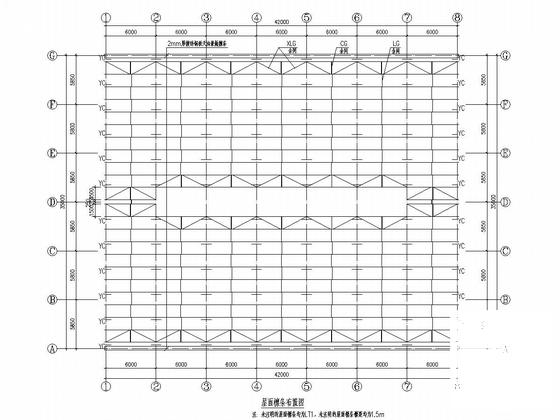

屋面檩条布置图

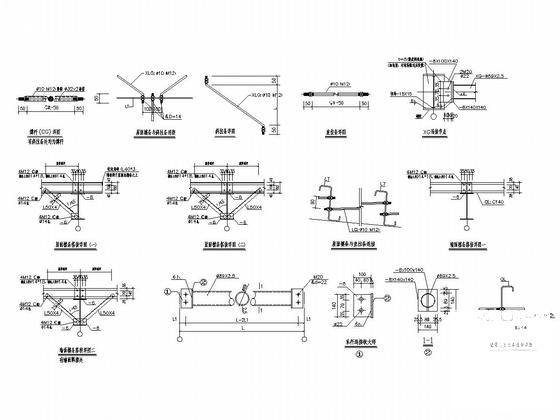

支撑结构节点图

高窗及吊车平面图

建筑节点图

屋面结构布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

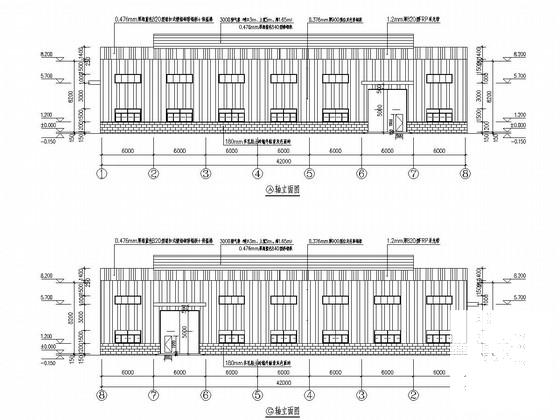

  • 35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机) - 1
    第 1 张图
  • 35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机) - 2
    第 2 张图
  • 35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机) - 3
    第 3 张图
  • 35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机) - 4
    第 4 张图
  • 35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机) - 5
    第 5 张图
  • 35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机) - 6
    第 6 张图
  • 35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机) - 7
    第 7 张图
  • 35米跨门刚结构家具公司厂房建筑结构CAD施工图纸(LDA型电动单梁起重机) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
