单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是热轧车间,一层,建筑设计面积:5978.15平方米,建筑设计结构形式为门式钢架结构,高低跨,1台10T电动单梁,1台40T桥式吊车,抗震设防烈度为7度。
结构专业该资料包含:钢结构设计总说明,基础 平面布置图 ,预埋螺栓布置图,吊车梁布置图,屋面支撑结构布置图,屋面檩条布置图,墙梁布置图,柱间支撑布置图,钢架大样图,吊车梁图,共计20张图。
建筑专业该资料包含: 建筑施工图设计 说明,一层平面图,一层上空平面图,屋顶平面图,立面图,剖面图,共计6张图。
分享投稿时间:近几年6月。

基础布置图

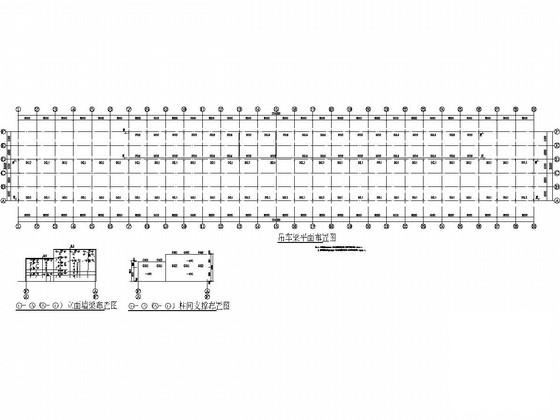

吊车梁平面布置图

屋面檩条布置图

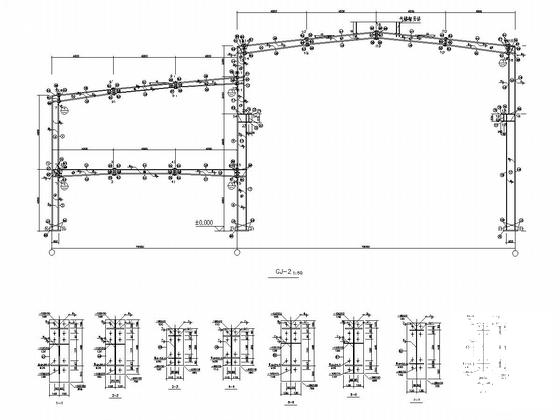

钢架详图

吊车梁图

一层上空平面图

屋面支撑结构布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车) - 1
    第 1 张图
  • 单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车) - 2
    第 2 张图
  • 单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车) - 3
    第 3 张图
  • 单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车) - 4
    第 4 张图
  • 单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车) - 5
    第 5 张图
  • 单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车) - 6
    第 6 张图
  • 单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车) - 7
    第 7 张图
  • 单层高低跨门刚结构车间建筑结构CAD施工图纸(10T电动单梁40T桥式吊车) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
