25米跨门式刚架结构重型实验室结构CAD施工图纸(5t单梁吊车)

  • 建筑类别:教育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目为工业大学新建实训楼工程冶金、材料重型实验室。总面积为2827平方米,地上1层,房屋主体总高度10.8m。跨度25.2m,柱距为7.2m;基础采用柱下独立扩展基础。内部设5t单梁吊车一台,门式钢架结构,6度设防,独立基础。
该资料包含: 结构设计说明 ,钢 结构设计说明 ,基础平面配筋图,柱平面配筋图,梁平面配筋图,重型实验室屋面结构平面布置图,重型实验室屋面板 平面布置图 ,重型实验室墙梁布置图,重型实验室结构详图,变电所屋面梁平面配筋图,变电所屋面板配筋图等共计13张图。
分享投稿时间:近几年8月。

结构布置图

檩条图

钢架图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

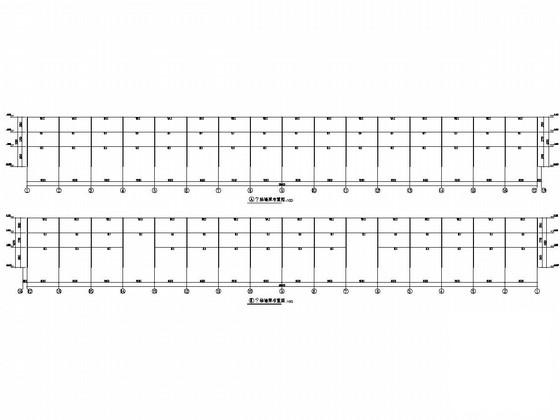

  • 25米跨门式刚架结构重型实验室结构CAD施工图纸(5t单梁吊车) - 1
    第 1 张图

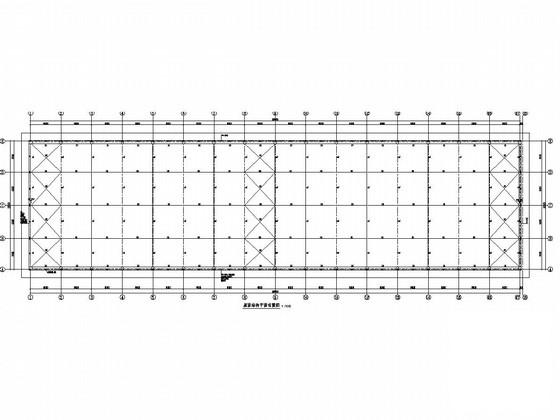

  • 25米跨门式刚架结构重型实验室结构CAD施工图纸(5t单梁吊车) - 2
    第 2 张图
  • 25米跨门式刚架结构重型实验室结构CAD施工图纸(5t单梁吊车) - 3
    第 3 张图
  • 25米跨门式刚架结构重型实验室结构CAD施工图纸(5t单梁吊车) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
