门式刚架结构建材公司成品库房结构CAD施工图纸(预应力混凝土管桩)

附件详情

唐山建材有限公司成品库房项目，建筑设计结构形式为门式刚架，屋面为双跨双坡，坡度1/15，长度90.5米，宽76.5米，38米跨，采用静压预应力混凝土管桩，基础设计等级为丙级，抗震设防烈度为7度。

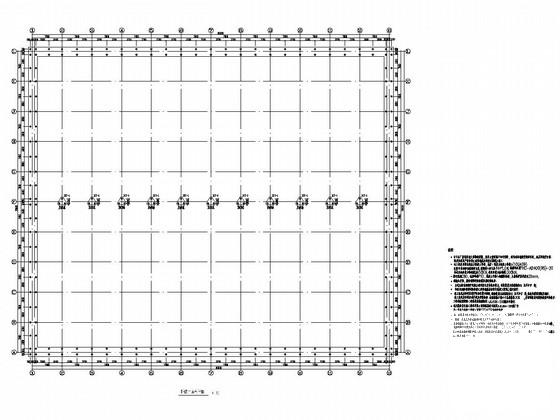

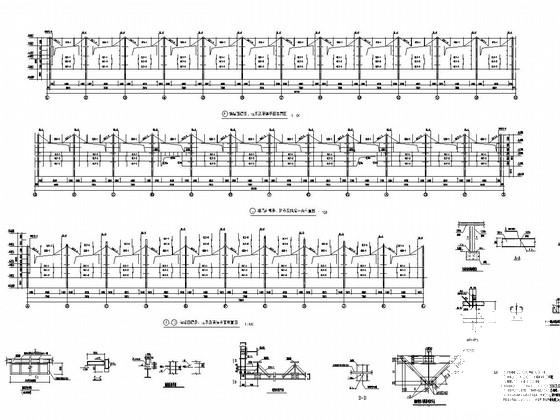

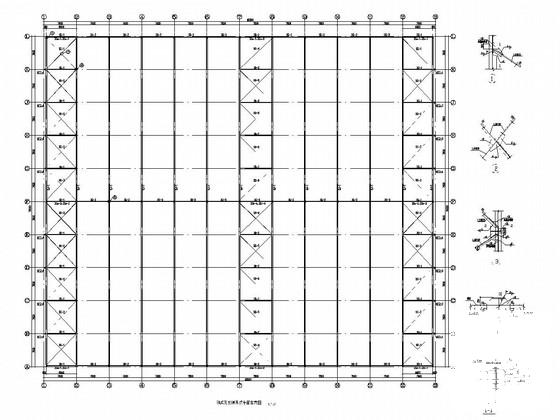

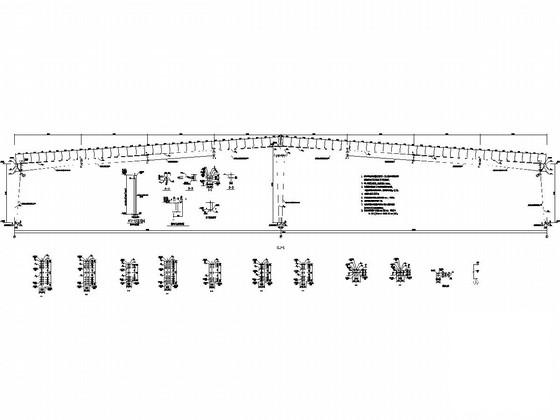

该资料包含： 结构设计说明 ，结构设计总说明，桩位平面布置图，基础平面布置图，地脚螺栓平面布置图，刚架及支撑系统平面布置图，结构立面布置图，屋面檩条、拉条及隅撑 平面布置图 ，钢架详图等共计8张图。
