变压器公司门式刚架重钢车间结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：32m
- 抗震设防烈度：6度抗震
- 风压：0.315kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：19张
- 设计年代：近代
附件详情
本套厂房图纸为全钢结构厂房图纸，20吨行车，10吨行车，局部5吨行车。格构式柱子，实腹式H型柱构造。
全套图纸19张，包括 钢
结构设计说明
、基础图、内部房间顶结构平面图、锚栓平面布置图、钢柱平面布置图、柱脚
节点详图
、柱间支撑布置图/刚架GJ详图/吊车梁
平面布置图
等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

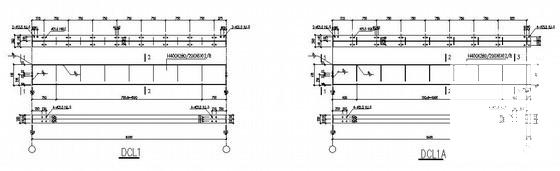

第 1 张图 -

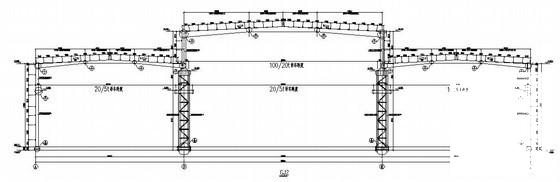

第 2 张图 -

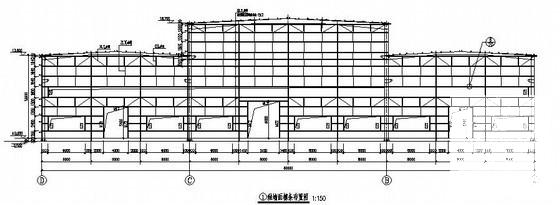

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.29 MB
- 收藏次数：0
-
文件名称：
附件-995878589768755577058.rar
